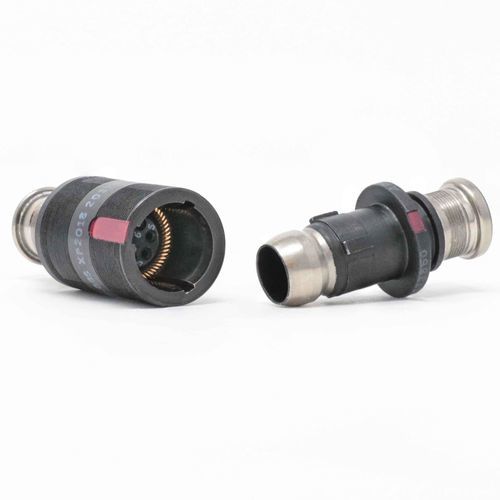

数据连接器 2M Warrior Grip

供电压接式通孔

产品描述
Amphenol 的 Warrior Grip 系列为 Nett Warrior 风格的微型圆形连接器，旨在在保持轻量且坚固的条件下，直接为使用者提供快速充电（10 A）。该系列为 2M804 推拉系列的派生产品，具有改进的插拔力、选择性镀层的铝外壳以提高导电性，并与现有的 23 号引脚设计向后兼容。插座接触系统相比竞品将发热降低约 26%，并符合 MIL-STD-1472 的温度暴露限制。

主要特性

• 微型圆形连接器，推拉式连接
• 可与现有 Nett Warrior 推拉连接器互插
• 衍生自 2M804，支持 10 A 快速充电
• 独特的拔出力额定：13 ± 3 lbs
• 选择性镀层的铝外壳（镍和黑锌镍）
• 优秀的内置 EMI 屏蔽
• 提供 2 种接触排列
• 端接方式：压接、焊杯或 PCB 端（尺寸 23）
• 密封：在插合并完全布线时达到 IPX7

应用

• 战场通信与 C6ISR 系统
• 地面车辆与车载电子设备
• 士兵佩戴的电源与通信设备

技术信息
产品优势

• 直接为使用者提供 10 A 快速充电
• 发热降低（约 26% 改善），在负载下可靠性更高
• 选择性外壳镀层提高导电性与耐腐蚀性
• 比 2M804 更快更便捷的断开操作
• 多种安装与端接选项，便于设计集成

材料与镀层

• 铝外壳，选择性镀镍和黑锌镍

接触类型与端接

• 提供 2 种接触排列
• 接触尺寸：23
• 端接：压接、焊杯、PCB 端

环境特性

• 耐久性：最多 1,000 次插拔循环
• 工作温度：-65°C 至 175°C（符合 MIL-STD-1472）
• 密封：插合且完全布线时为 IPX7

电气特性

• 接触额定电流：最高 10 A（快速充电能力）

技术规格

• 系列 / 名称：2M Warrior Grip
• 连接器类型：微型圆形，推拉式连接
• 接触排列：2 种可用
• 接触尺寸：23
• 接触额定：最高 10 A
• 端接选项：压接、焊杯、PCB 端
• 拔出力：13 ± 3 lbs
• EMI 屏蔽：内置
• 耐久性：最多 1,000 次插拔循环
• 温度范围：-65°C 至 175°C（符合 MIL-STD-1472）
• 防护等级：插合且完全布线时为 IPX7
• 材料：选择性镀镍和黑锌镍的铝外壳
• 热性能：相比竞争对手发热约降低 26%
