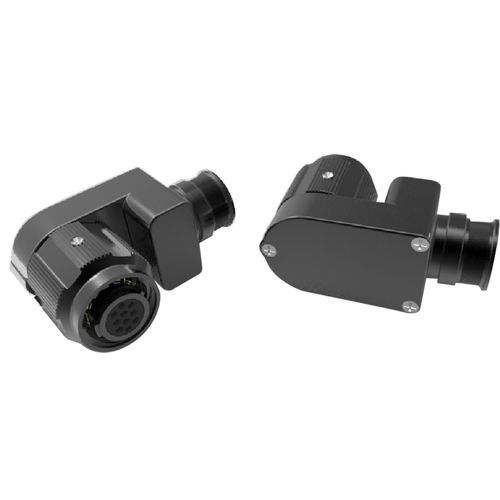

RF连接器 2M Python

直角薄型圆形

描述
Amphenol 微型 2M Python 连接器为 2M801、2M804 及 2M805 系列的低外形直角插头版本。其具有螺纹或快速断开连接方式，插头带集成后壳（仅限插头），提供优良的 EMI 屏蔽和紧凑的面板安装。提供 12 种触点排列，覆盖 3 至 130 触点。标准终端为压接或焊杯（触点尺寸 23）。材料包括铝（olive drab cadmium、black zinc nickel、nickel、Durmalon 镀层）和不锈钢（钝化、镀镍）。

主要特性

• 微型圆形连接器
• 螺纹或快速断开耦合
• 集成后壳（仅插头）
• 优良的 EMI 屏蔽
• 兼容 2M801、2M804、2M805 排列
• 压接或焊杯终端，触点尺寸 23

应用

• 战场通信与 C6ISR 系统
• 地面车辆
• 军事航电与民用航空系统
• 导弹、无人机及机载平台
• 士兵携行设备

产品优势

• 节省空间：低外形直角外壳减少面板突出
• 便于维护：后部可拆卸板便于取出触点
• 布线灵活：每种尺寸提供多种后部电缆入口选项

材料与镀层

• 铝：Olive drab Cadmium、Black Zinc Nickel、Nickel、Durmalon 镀层
• 不锈钢：钝化、镀镍

触点类型与终端处理

• 12 种触点排列（根据排列不同为 3 至 130 触点）
• 触点尺寸 23
• 压接或焊杯

环境特性

• 配合循环次数：500 至 2,000
• 工作温度：-65°C 至 175°C
• 耐腐蚀性：根据材料与镀层为 48 至 500 小时
• 防护等级：接合并完全布线时达到 IPX7

电气特性

• 壳体间电阻：最大 2.5 mΩ
• 绝缘电阻（环境）：5·10³ MΩ
• 触点额定电流：最高 5 A

技术规格

• 型号：2M Python（低外形直角插头）
• 系列兼容性：2M801、2M804、2M805
• 触点排列：12 种可选（3 至 130 触点）
• 触点尺寸与终端：23 号；压接或焊杯
• 材料：铝（多种镀层）、不锈钢（钝化、镀镍）
• 配合循环：500–2,000
• 温度范围：-65°C 至 175°C
• 防护等级：接合并完全布线时 IPX7
• 壳体间电阻：最大 2.5 mΩ
• 绝缘电阻：5·10³ MΩ
• 触点额定：最高 5 A
