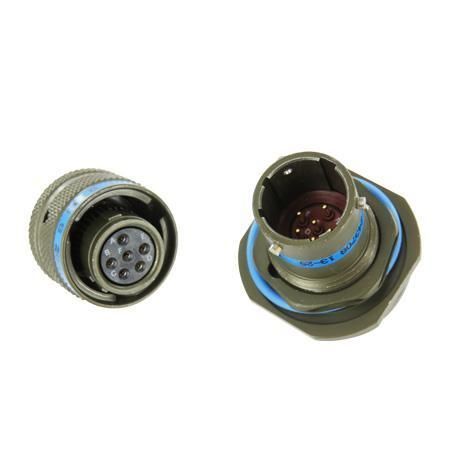

无线电频率连接器 LJT - HE308 - 38999

数据供电光学

概述
Amphenol Socapex 的 LJT 系列是一类为航空航天和军用应用设计的刺刀式连接器。该系列提供多种触点排列和壳体类型，最大限度节省重量和空间。LJT 系列符合 MIL-DTL-38999 I 系列和 HE308 规范并提供 100% 触点保护。提供金属和复合材料版本，适用于战场通信、军用车辆和航空电子等恶劣环境。

主要特性

• 100% 防擦触（scoop proof）设计
• 刺刀式耦合连接器，具有多种触点排列和壳体类型
• 超过 60 种触点排列，1 至 128 个触点
• 加固设计，抗冲击和抗振动性能高
• 多种材料和电镀可选，提供 RoHS 与 REACH 合规版本

应用

• 军用车辆
• 战场通信 C5ISR
• 军用航空电子

产品优势

• 多种插座样式：方形法兰、锁紧螺母、直线型
• 快速耦合，耦合螺母旋转1/4圈即可完全连接
• 多种版本：集成背壳、支撑（双法兰）等

材料与电镀

• 铝材：橄榄绿镉、镍、黑色锌镍
• 海洋青铜（未电镀）

触点类型与端接方式

• 超过 60 种触点排列
• 触点尺寸：23 至 4/0
• 信号、电源、高速版本（同轴、双轴、Quadrax、Octomax 等）以及光端子
• 端接方式：压接和 PCB 尾针（镀金与镀锡版本）

环境特性

• 500 次插拔循环
• 工作温度：-65°C 至 175°C，或根据材料与电镀达 200°C
• 耐腐蚀：根据材料与电镀不同为 48 至 500 小时
• 防护等级：连接并完全布线时可达 IPX7

电气特性

• 环境下绝缘电阻：5,103 MΩ
• 触点额定电流：3 A 至 230 A（取决于触点尺寸、材料与电镀）

技术规格

• 认证：MIL-DTL-38999 I 系列 & HE308
• 耦合方式：刺刀式
• 触点排列：超过 60 种（1 至 128 个触点）
• 可用触点尺寸：23 至 4/0
• 可用壳体样式：方形法兰、锁紧螺母、直线型、缩小法兰、机架与面板变体
• 材料：多种电镀的铝合金变体、未电镀海洋青铜
• 端接方式：压接和 PCB 尾针（镀金 & 镀锡）
• 插拔耐久性：500 次循环
• 温度范围：根据配置-65°C 至 175°C 或 200°C
• 防护等级：连接并完全布线时为 IPX7
• 可用文档：针对特定触点排列和功率插入件的数据表
