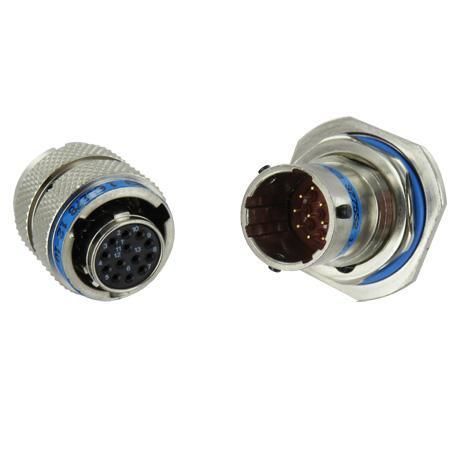

RF连接器 SJT

数据供电圆形

概述
Amphenol Socapex 的 SJT 连接器系列源自 MIL-DTL-38999 第 I 与 II 系列（Series 1.5）。该系列为反向刺刀式圆形连接器，采用快速 1/4 旋合，适用于恶劣环境下的军用与航天应用。提供多种壳体类型与插座样式，并可选 RoHS 与 REACH 合规的表面处理。

主要特性

• 源自 MIL-DTL-38999 Series I & II（Series 1.5）
• 反向刺刀式耦合，1/4 旋合快速连接
• 超过 60 种标准接点排列（1 至 128 接点）
• 强化结构设计，抗冲击和抗振动能力强
• 多种材料与镀层；提供 RoHS & REACH 合规的表面处理

应用

• 军用车辆
• 战场通信（C5ISR）
• 军用与航天航空电子设备

产品优势

• 100% 防碰触（scoop-proof）接点设计；与 MIL-DTL-38999 Series I 长度兼容
• 标准安装尺寸（MIL-DTL-38999，Series II）
• 插座样式：方形法兰、锁紧螺母、直列安装
• 快速配合：耦合螺母旋合 1/4 转即可完全配合
• 符合欧洲规范 PAN6433-2 与 LN29729

材料与镀层

• 铝合金选项：橄榄绿镉、镍、黑色锌镍
• 提供符合 RoHS 的表面处理

接点类型与终端

• 超过 60 种接点排列
• 接点尺寸从 22D 到 12
• 支持电源、信号、同轴与高速（#12）接点
• 终端类型：压接（crimp）与 PCB 焊脚

环境特性

• 配合循环次数：500 次
• 工作温度：-65°C 至 175°C（视材料/镀层可达 200°C）
• 铝材耐腐蚀性：根据镀层为 48 至 500 小时
• 完全配合且布线后防护等级：IPX7

电气特性

• 壳体间导电率：≤5 mΩ
• 射频性能：100 MHz 至 10 GHz，最小衰减 50 dB
• 接点额定电流：根据接点尺寸 5 A 至 23 A

技术规格

• 型号系列：SJT（38999 系列派生）
• 耦合方式：反向刺刀，1/4 旋合快速配合
• 接点排列：>60 种标准排列（1 至 128 接点）
• 接点尺寸：22D 到 12
• 接点类型：power、signal、coax、high-speed
• 终端：crimp、PCB 焊脚
• 配合耐久性：500 次循环
• 温度范围：-65°C 至 175°C（视材料/镀层可达 200°C）
• 防护等级：完全配合且布线后为 IPX7
• 壳体导电率：≤5 mΩ
• 射频：100 MHz–10 GHz，最小衰减 50 dB
• 额定电流：5 A–23 A（按接点尺寸）
