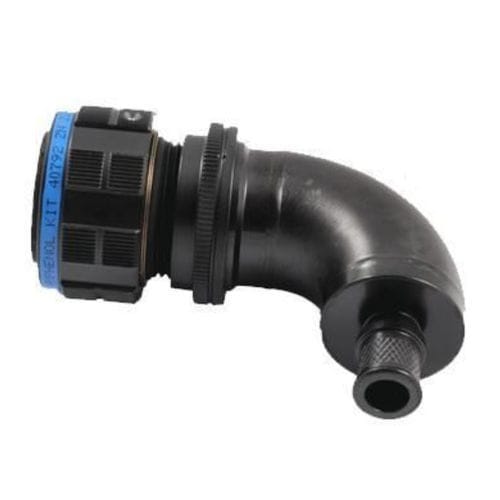

数据连接器 RJFIELD™

USB以太网螺旋式

产品描述
RJFIELD™ 和 USBFIELD™ 套件包含构建用于 RJ 和 USB 连接器的完整 360° EMI 屏蔽解决方案所需的所有组件。为需要认证电磁防护的应用设计，套件兼容 MIL‑DTL‑38999 Series III 与 MIL‑DTL‑26482 外形，并支持 TEMPEST、COMSEC 和 SDIP‑27 要求。

主要特性

• 针对 RJ 与 USB 接口的 360° EMI 屏蔽
• 符合 MIL‑DTL‑38999 Series III 或 MIL‑DTL‑26482 的金属外壳
• 为 TEMPEST、COMSEC、SDIP‑27 应用而设计

应用

• C6ISR 战场通信
• 装甲与战术地面车辆
• 海军系统与舰载设备
• 符合 TEMPEST、COMSEC、SDIP‑27 的系统
• 硬件网络安全与受保护通信

机械特性

• 三牙（Tri‑start）螺纹联接机构（MIL‑DTL‑38999 Series III 型），带防脱装置
  - RJFTV 外壳尺寸 19
  - USBFTV 外壳尺寸 15
• 卡口联接机构（MIL‑DTL‑26482）：RJF 外壳尺寸 18
• 抗冲击、抗振动和耐拉力
• 机械编码 / 极性
• 插头线束保持力：轴向 100 N
• 插拔寿命：最低 500 次

环境防护

• 防液体与防尘密封（IP68）
• 耐盐雾
• 振动：10–500 Hz、10 g、三轴 — 根据 MIL‑STD‑810H 无不连续 > 10 ns
• 复合版本按 NAS 1599 试验（5–3000 Hz、20 g、12 h）
• 冲击：IK06 > 将 250 g 重物从 40 cm 掉落到已配对连接器上
• 耐湿：21 天，43°C，98% 相对湿度
• 工作温度范围：-40°C 至 +85°C

使用说明
套件不含电缆，用户可根据所需的屏蔽规范自行组装布线。建议在恶劣环境中使用增强型、无卤的以太网和 USB 电缆，这些电缆与 EMI 屏蔽系统完全兼容。

技术参数 / 规格

• 联接类型：三牙螺纹（MIL‑DTL‑38999 III）和卡口（MIL‑DTL‑26482）
• 外壳尺寸：RJFTV 尺寸 19、USBFTV 尺寸 15、RJF 尺寸 18（卡口）
• 线束保持力：轴向 100 N
• 插拔次数：≥ 500
• 防护等级：IP68
• 振动：10–500 Hz、10 g、三轴（MIL‑STD‑810H）
• 冲击：IK06（250 g 从 40 cm 掉落，已配对）
• 耐湿性：43°C / 98% RH 下 21 天
• 温度范围：-40°C 至 +85°C
• 标准 / 合规：为 TEMPEST、COMSEC、SDIP‑27 设计
