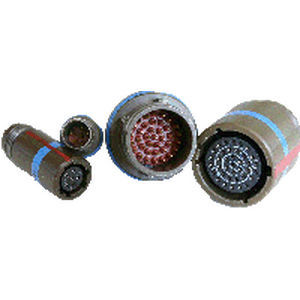

RF连接器 SC39数据供电光学
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 数据, 供电, RF, 光学
- 形状
- 圆形
- 连接类型
- 插入式, 法兰, 防松螺母固定
- 用电规格
- 电流, 大电流
- 材料
- 不锈钢, 铝制, 镍制
- 防护等级
- IP67
- 其他特性
- 在线, MiL
- 阻抗
最多: 0 Ohm
最少: 0 Ohm
- 主电流
最多: 100 A
最少: 3 A
- 温度
最多: 200 °C
(392 °F)最少: -65 °C
(-85 °F)
产品介绍
概述
主要特点
应用
设计与产品优势
材料与电镀
接触类型与端接
环境特性
电气特性
技术规格
- SC39 为源自 MIL‑DTL‑38999 第III系列设计的快速拆装圆形连接器，针对需要在作业环境中快速断开连接的航空航天与国防应用而设计。
主要特点
- 弹簧式快速断开机构，100% 防刮接触设计
- 标准壳体尺寸 9 至 17（可按需提供更大尺寸）
- 提供标准与低分离力版本
- 加固设计，耐冲击与振动能力强
- 多种材料与电镀处理；提供符合 RoHS 与 REACH 的选项
应用
- 军用与航空电子线束
- C5ISR 与战场通信
- 导弹系统
- 地面车辆与海军系统
- 航天与卫星接口
设计与产品优势
- 多种插座与插头样式：系带、方法兰、锁紧螺母、直通等
- 分离力：标准 50–100 N；低力 <50 N
- 典型插拔力：标准 5–10 kg；低力 <5 kg
- 与 MIL‑DTL‑38999 第III系列接触件与插芯兼容
- 可选集成背壳或立距（双法兰）版本
材料与电镀
- 铝：军绿镉或镍电镀
- 不锈钢：钝化处理
接触类型与端接
- 提供80余种接触排列
- 接触尺寸从 23 HD 到 4
- 信号、功率与高速选项（Coax、Twinax、Quadrax、Octomax）及光纤端子
- 端接方式：压接与 PC‑尾（提供镀金与镀锡选项）
环境特性
- 插拔寿命：500 次
- 工作温度：-65°C 至 +175°C（根据材料/电镀可达 +200°C）
- 耐腐蚀性：48 至 500 小时（取决于材料/电镀）
- 防护等级：完全配线并连接时达到 IPX7
电气特性
- 壳体间导电率：1 至 10 mΩ，取决于材料与电镀
- 接收器弹簧保证 EMI 屏蔽与壳体导通
- 接触额定电流：3 A 至 100 A，视接触类型而定
技术规格
- 型号：SC39
- 派生标准：兼容 MIL‑DTL‑38999 第III系列（接触件与插芯）
- 壳体尺寸：9 至 17（可按需提供更大尺寸）
- 分离力：标准 50–100 N；低力 <50 N
- 插拔力：标准 5–10 kg；低力 <5 kg
- 接触排列：>80 种
- 接触尺寸：23 HD 至 4
- 接触额定：3 A 至 100 A
- 插拔循环寿命：500 次
- 温度范围：-65°C 至 +175°C（表面处理不同可达 +200°C）
- 防护等级：完全配线并连接时 IPX7
- 壳体间导电率：1–10 mΩ
- 材料/电镀：铝（军绿镉、镍镀）、不锈钢（钝化）
- 端接：压接与 PC‑尾（镀金 & 镀锡）
