数据连接器模块 RJF TV

RJ45以太网圆形

概述

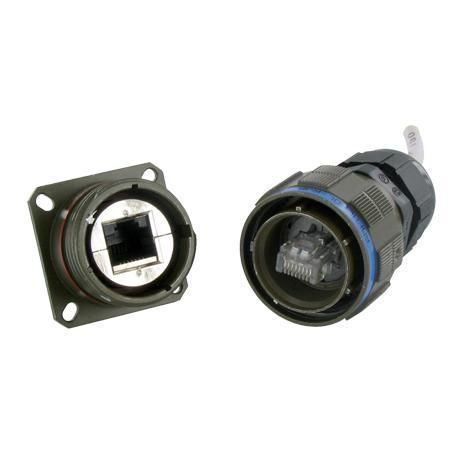

Amphenol Socapex RJF TV 系列以太网连接器为在恶劣与高要求环境中提供可靠以太网连接而设计的高性能连接器系列。提供 Cat5e、Cat6 和 Cat6A 版本，具有金属外壳、推拉式锁定机构与一体化密封，能防护灰尘、液体及机械应力。向后兼容标准 RJ45 接口，支持多种类型与直径的电缆。

主要特点

• 对液体和灰尘密封（IP68）
• 抗冲击、抗振动及抗拉力
• 现场布线无需专用工具
• 4 位机械编码/极性定位

应用

• 战场通信、C4ISR
• 恶劣环境下的数据采集与传输
• 装甲车辆
• 军舰
• 轨道大容量运输

技术信息
更多特性

• 改进的 EMI 防护
• Tri-Start 螺纹耦合机构（MIL-DTL-38999 第三系列 类型），带防解耦装置 - 壳体尺寸 19
• 坚固的金属外壳
• 插头内 RJ45 线束轴向保持力：100 N
• 插拔耐久次数：最少 500 次
• 兼容电缆直径：6 mm 至 13 mm

数据传输

• Cat.5e：按 ISO/IEC 11801 的以太网 Class D — 支持 10Base-T、100Base-TX、1000Base-T，频率最高至 100 MHz（TIA/EIA568B）
• Cat.6：按 ISO/IEC 11801 的以太网 Class E — 支持 10Base-T、100Base-TX、1000Base-T，频率最高至 250 MHz（TIA/EIA568B）
• Cat.6A：按 ISO/IEC 11801 的以太网 Class Ea — 支持 10Base-T、100Base-TX、1000Base-T 与 10GBase-T，频率最高至 500 MHz（TIA/EIA568B）

环境防护

• 密封等级：IP68（插头与插座或盖与插座配合时）
• 耐盐雾性：铝壳镀镍或黑锌钴涂层 48 小时；铝壳橄榄色镉涂层 >500 小时；海洋青铜壳 500 小时
• 阻燃/低烟：UL94 V0 与 NF F 16-101 & 16-102
• 振动：10–500 Hz、10 g、三轴 — 无 >10 ns 的中断
• 复合版本按 NAS 1599 试验（5–3000 Hz、20 g、12 h）
• 冲击：IK06 — 等效测试：250 g 重物从 40 cm 高落在配合件上
• 湿度：43°C、98% 湿度下 21 天
• 工作温度范围：-40°C 至 +85°C

特性 / 技术规格

• 系列：RJF TV
• 密封等级：IP68（配合时）
• 耦合方式：Tri-Start 螺纹（MIL-DTL-38999 第三系列）带防解耦
• 壳体尺寸：19（Tri-Start 螺纹耦合）
• 材料：坚固金属外壳（可选多种镀层）
• RJ45 线束轴向保持力：100 N
• 配合耐久性：≥500 次配合
• 电缆直径兼容性：6 mm 至 13 mm
• 支持的数据等级：Cat5e（最高 100 MHz）、Cat6（最高 250 MHz）、Cat6A（最高 500 MHz，含 10GBase-T）
• EMI 防护：金属化嵌件以保证屏蔽连续性；可选增强型 360° 屏蔽插头套件
• 盐雾：根据镀层不同的等级（48 h / >500 h / 500 h）
• 火/烟：UL94 V0、NF F16-101 & 16-102
• 振动规格：10–500 Hz、10 g、三轴
• 冲击规格：IK06；按 NAS 1599 的复合测试（5–3000 Hz、20 g、12 h）
• 湿度测试：43°C、98% RH 下 21 天
• 温度范围：-40°C 至 +85°C
