3轴CNC加工中心 KDVM1690L
立式BT 5024工具

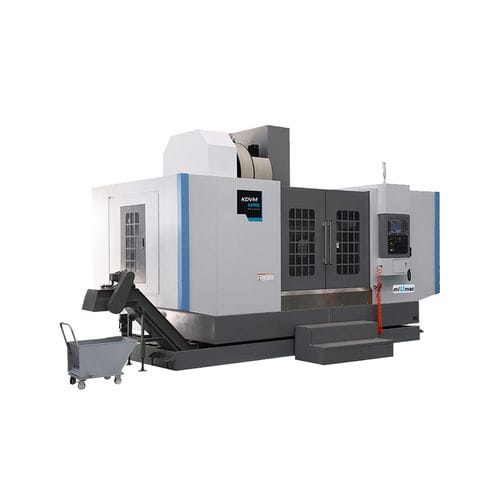

3轴CNC加工中心 - KDVM1690L - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / BT 50 / 24工具

3轴CNC加工中心 - KDVM1690L - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / BT 50 / 24工具 - 图像 - 2

3轴CNC加工中心 - KDVM1690L - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / BT 50 / 24工具 - 图像 - 3

3轴CNC加工中心 - KDVM1690L - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / BT 50 / 24工具 - 图像 - 4

3轴CNC加工中心 - KDVM1690L - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / BT 50 / 24工具 - 图像 - 5

3轴CNC加工中心 - KDVM1690L - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / BT 50 / 24工具 - 图像 - 6

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 3轴
卧式／立式: 立式
主轴头: BT 50
工具数量: 24工具
相关功能: 铣削
认证: ISO 9001
应用: 用于汽车工业, 用于模具, 用于重型作业, 用于航空工业
其他特性: 高性能, 高效率, 高精度, 高精度切割, 高刚性
X轴: 1,600 mm
(62.99 in)
Y轴: 900 mm
(35.43 in)
Z轴: 700 mm
(27.56 in)
转速: 6,000 rpm
(37,699 rad.min-1)
输出功率: 15 kW, 18.5 kW
(20.39 hp, 25.15 hp)
X轴进给速度: 20 m/min
Y轴进给速度: 20 m/min
Z轴进给速度: 20 m/min
最大台面负荷: 1,900 kg
(4,189 lb)
工具重量(最大): 18 kg
(39.7 lb)
放置精度: 0.02 mm
(0.00079 in)
重复精度: 0.012 mm
(0.00047 in)
换刀时间: 4 s
总重量: 15.5 kg
(34.17 lb)
整体长度: 4,640 mm
(182.7 in)
整体宽度: 3,450 mm
(135.8 in)
总高度: 3,100 mm
(122 in)

产品介绍

数控立式加工中心 1.铸件采用树脂砂，经过自然老化和两次人工老化工艺，保证了良好的精度和稳定性。 2.宽底座、强化立柱设计和X/Y/Z精密直线方式确保了机器的良好性能和精度稳定性，适用于粗加工和精加工。 3.使用预紧滚珠丝杠。项目 - 单位 - KDVM1690L 行程 - - X 轴行程 - 毫米 - 1600 Y 轴行程 - 毫米 - 900 Z 轴行程 - 毫米 - 700 主轴中心线至立柱导轨表面距离 - 毫米 - 1000 主轴鼻端至工作台面距离 - 毫米 - 150-850 工作台 - - 台面尺寸 - 毫米 - 2000×900 T型槽（宽度 × 数量 × 间距） - 毫米 - 22×5×165 最大台载重量 - 公斤 - 1900 主轴系统 - - 主轴锥度和直径 - - BT50/Φ190 主轴转速 - 转/分钟 - 6000 主轴电机功率 - 千瓦 - 15/18.5 进给系统 - - X/Y/Z 轴快速移动速度 - 米/分钟 - 20/20/20 X/Y/Z 轴电机扭矩 - 纳米 - 36/36/36 X 滚子线性导轨 - 毫米 - 55 Y 滚子线性导轨 - 毫米 - 45 Z 滚子线性导轨 - 毫米 - 55 X/Y/Z 定位精度 - 毫米 - ≤0.02/0.01/0.01 X/Y/Z 重复定位精度 - 毫米 - ≤0.012/0.008/0.008 换刀系统 - - 刀库容量 - 把 - 24 最大刀具直径（相邻/相邻空间） - 毫米 - Ф112/Ф200 最大刀具重量 - 公斤 - 18 最大刀具长度 - 毫米 - 300 换刀时间（T-T） - 秒 - 4 其它 - - 主轴卸载方式 - - 气动 X/Y/Z 轴电机连接方式 - - 直联式整机尺寸（长x宽x高） - - 4640x3450x3100（不含切屑输送器）整机重量 - 吨 - 15.5 CNC 系统 - - FANUC 0i MF（5）
