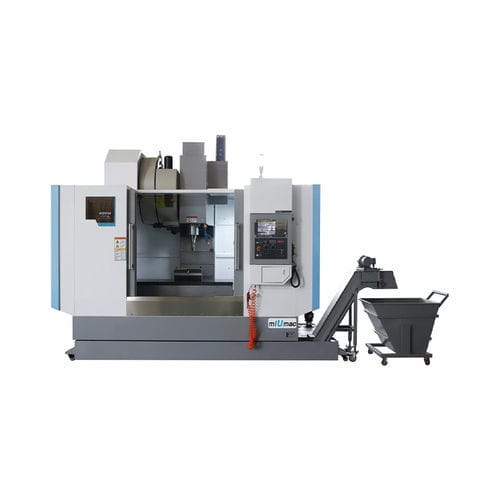

3轴CNC加工中心 KDVM1370L立式BT4024工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40
- 工具数量
- 24工具
- 相关功能
- 铣削
- 认证
- ISO 9001
- 应用
- 用于汽车工业, 用于模具, 用于重型作业
- 其他特性
- 高性能, 直接传动, 高精度
- X轴
1,300 mm
(51.18 in)- Y轴
700 mm
(27.56 in)- Z轴
700 mm
(27.56 in)- 转速
8,000 rpm
(50,265 rad.min-1)- 输出功率
11 kW, 15 kW
(14.96 hp, 20.39 hp)- X轴进给速度
20 m/min
- Y轴进给速度
20 m/min
- Z轴进给速度
20 m/min
- 最大台面负荷
900 kg
(1,984 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 放置精度
0.008 mm
(0.00031 in)- 重复精度
0.008 mm
(0.00031 in)- 换刀时间
2 s
- 总重量
9.5 t
(10.47 us ton)- 整体长度
3,850 mm
(151.6 in)- 整体宽度
2,770 mm
(109.1 in)- 总高度
2,835 mm
(111.6 in)
产品介绍
铸件采用树脂粘结砂，经过自然老化和两次人工老化处理，保证了良好的精度和稳定性。
项目 - 单位 - KDVM1370L
行程
X 轴行程 - 毫米 - 1300
Y 轴行程 - 毫米 - 700
Z 轴行程 - 毫米 - 700
主轴中心线到立柱导轨面距离 - 毫米 - 752
主轴端面至工作台面距离 - 毫米 - 150-850
工作台
工作台尺寸 - 毫米 - 1500×700
T 型槽（宽度 x 数量 x 间距） - 毫米 - 18×5×145
最大工作台负载 - 公斤 - 900
主轴系统
主轴锥度 & 直径 - - BT40/Φ150
主轴转速 - 转/分钟 - 8000
主轴电机功率 - 千瓦 - 11/15
进给系统
X/Y/Z 轴快速移动速度 - 米/分钟 - 20/20/20
X/Y/Z 轴电机扭矩 - 纳米 - 27/27/27
X 轴滚柱线性导轨 - 毫米 - 45
Y 轴滚柱线性导轨 - 毫米 - 45
Z 轴滚柱线性导轨 - 毫米 - 45
X/Y/Z 定位精度 - 毫米 - ≤0.001/0.008/0.008
X/Y/Z 重复定位精度 - 毫米 - ≤0.008/0.006/0.006
换刀系统
刀库容量 - 个 - 24
最大刀具直径（相邻/不相邻） - 毫米 - Ф78/Ф120
最大刀具重量 - 公斤 - 8
最大刀具长度 - 毫米 - 300
换刀时间（刀-刀） - 秒 - 2
其他
主轴卸载方式 - - 气动
X/Y/Z 轴电机连接方式 - - 直联式
整机尺寸（长x宽x高） - - 3850x2770x2835（不含切屑输送器）
整机重量 - 吨 - 9.5
CNC 系统 - - FANUC 0i MF（5）
