3轴CNC加工中心 KDVM800LA
立式BT4024工具

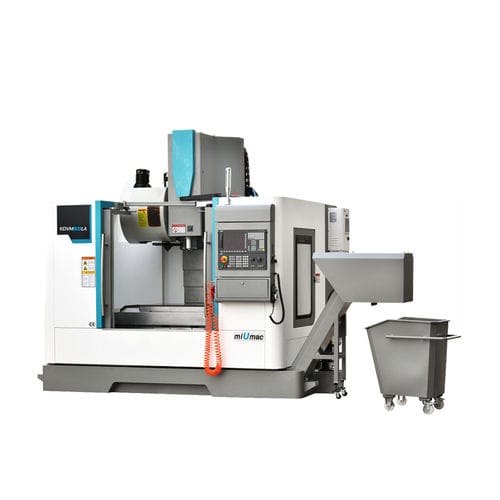

3轴CNC加工中心 - KDVM800LA - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / BT40 / 24工具

3轴CNC加工中心 - KDVM800LA - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / BT40 / 24工具 - 图像 - 2

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 3轴
卧式／立式: 立式
主轴头: BT40
工具数量: 24工具
相关功能: 铣削
认证: ISO 9001
应用: 用于汽车工业, 用于模具, 用于航空工业, 用于模具工业
其他特性: 直接传动, 高精度
X轴: 800 mm
(31.5 in)
Y轴: 520 mm
(20.47 in)
Z轴: 520 mm
(20.47 in)
转速: 8,000 rpm
(50,265 rad.min-1)
输出功率: 11 kW, 15 kW
(14.96 hp, 20.39 hp)
X轴进给速度: 36 m/min
Y轴进给速度: 36 m/min
Z轴进给速度: 30 m/min
最大台面负荷: 800 kg
(1,764 lb)
工具重量(最大): 8 kg
(17.6 lb)
放置精度: 0.006 mm
(0.00024 in)
重复精度: 0.04 mm
(0.00157 in)
换刀时间: 2 s
总重量: 5.35 t
(5.9 us ton)
整体长度: 2,600 mm
(102.4 in)
整体宽度: 2,300 mm
(90.6 in)
总高度: 2,700 mm
(106.3 in)

产品介绍

铸件采用树脂粘结砂，经过自然老化和两次人工老化处理，保证了良好的精度和稳定性。项目 - 单位 - KDVM800LA 行程 X轴行程 - 毫米 - 800 Y轴行程 - 毫米 - 520 Z轴行程 - 毫米 - 520 主轴中心线到立柱导轨面的距离 - 毫米 - 550 主轴鼻端到工作台面的距离 - 毫米 - 150-670 工作台 - - 工作台尺寸 - 毫米 - 950×510 T型槽 (宽度x数量x间距) - 毫米 - 18×5×100 最大工作台负荷 - 千克 - 800 主轴系统主轴锥度及直径 - - BT40/Φ150 主轴转速 - 转/分 - 8000 主轴电机功率 - 千瓦 - 11/15 进给系统 X/Y轴快速移动速度 - 米/分 - 36/36 Z轴快速移动速度 - 米/分 - 30 X/Y/Z轴电机扭矩 - 牛·米 - 20/20/20 X轴滚珠线性导轨 - 毫米 - 35 Y/Z轴滚珠线性导轨 - 毫米 - 35 X/Y/Z定位精度 - 毫米 - ≤0.006/0.006/0.006 X/Y/Z重复定位精度 - 毫米 - ≤0.004/0.004/0.004 换刀系统刀库容量 - 个 - 24 最大刀具直径 (相邻/无相邻) - 毫米 - Ф78/Ф120 最大刀具重量 - 千克 - 8 最大刀具长度 - 毫米 - 300 换刀时间 (T-T) - 秒 - 2 其他 - - 主轴松刀方式 - - 气动 X/Y/Z轴电机连接方式 - - 直连式外形尺寸 (长x宽x高) - - 2600x2300x2700 (不含排屑器) 机床重量 - 吨 - 5.35 CNC系统 - - FANUC 0i MF（5）
