3轴CNC加工中心 KDVM1580L
立式BT 5024工具

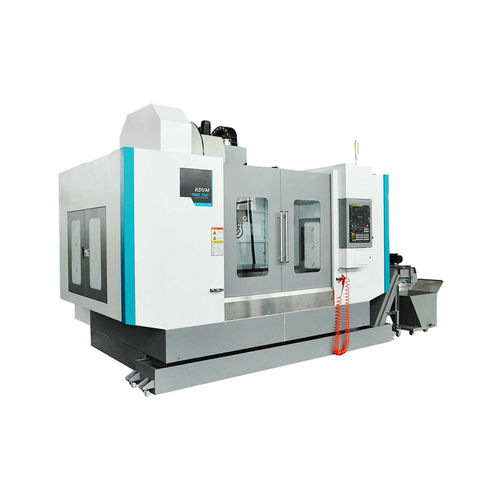

3轴CNC加工中心 - KDVM1580L - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / BT 50 / 24工具

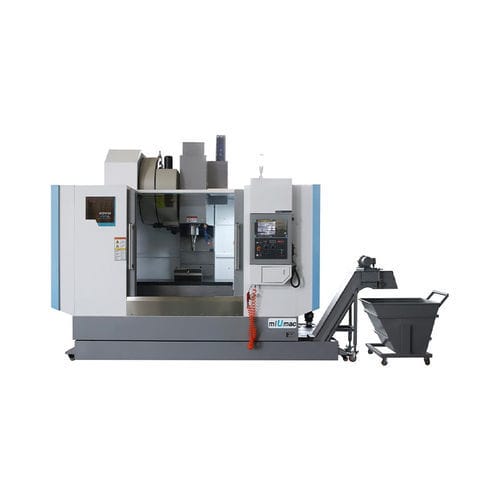

3轴CNC加工中心 - KDVM1580L - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / BT 50 / 24工具 - 图像 - 2

3轴CNC加工中心 - KDVM1580L - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / BT 50 / 24工具 - 图像 - 3

3轴CNC加工中心 - KDVM1580L - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / BT 50 / 24工具 - 图像 - 4

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 3轴
卧式／立式: 立式
主轴头: BT 50
工具数量: 24工具
相关功能: 铣削
认证: ISO 9001
应用: 用于汽车工业, 用于模具, 用于重型作业
其他特性: 高性能, 高效率, 精准
X轴: 1,500 mm
(59.06 in)
Y轴: 800 mm
(31.5 in)
Z轴: 700 mm
(27.56 in)
转速: 6,000 rpm
(37,699 rad.min-1)
输出功率: 15 kW, 18.5 kW
(20.39 hp, 25.15 hp)
X轴进给速度: 20 m/min
Y轴进给速度: 20 m/min
Z轴进给速度: 20 m/min
最大台面负荷: 1,500 kg
(3,307 lb)
工具重量(最大): 18 kg
(39.7 lb)
放置精度: 0.008 mm
(0.00031 in)
重复精度: 0.008 mm
(0.00031 in)
换刀时间: 4 s
总重量: 13 kg
(28.66 lb)
整体长度: 3,900 mm
(153.5 in)
整体宽度: 3,275 mm
(128.9 in)
总高度: 3,150 mm
(124 in)

产品介绍

数控立式加工中心铸件采用树脂粘结砂，经过自然老化和两次人工老化处理，保证了良好的精度和稳定性。项目 - 单位 - KDVM1580L X 轴行程 - 毫米 - 1500 Y 轴行程 - 毫米 - 800 Z 轴行程 - 毫米 - 700 主轴中心线到立柱导轨面距离 - 毫米 - 950 主轴端面至工作台面距离 - 毫米 - 180-880 工作台尺寸 - 毫米 - 1700×800 T 型槽（宽度 x 数量 x 间距） - 毫米 - 22×5×150 最大工作台负载 - 公斤 - 1500 主轴锥度 & 直径 - - BT50/Φ155 主轴转速 - 转/分钟 - 6000 主轴电机功率 - 千瓦 - 15/18.5 X/Y/Z 轴快速移动速度 - 米/分钟 - 20/20/20 X/Y/Z 轴电机扭矩 - 纳米 - 27/27/27 X 轴滚柱线性导轨 - 毫米 - 55 Y 轴滚柱线性导轨 - 毫米 - 45 Z 轴滚柱线性导轨 - 毫米 - 55 X/Y/Z 定位精度 - 毫米 - ≤0.001/0.008/0.008 X/Y/Z 重复定位精度 - 毫米 - ≤0.008/0.006/0.006 刀库容量 - 个 - 24 最大刀具直径（相邻/不相邻） - 毫米 - Ф112/Ф200 最大刀具重量 - 公斤 - 18 最大刀具长度 - 毫米 - 300 换刀时间（刀-刀） - 秒 - 4 主轴卸载方式 - - 气动 X/Y/Z 轴电机连接方式 - - 直联式整机尺寸（长x宽x高） - - 3900x3275x3150（不含切屑输送器）整机重量 - 吨 - 13 CNC 系统 - - FANUC 0i MF（5）
