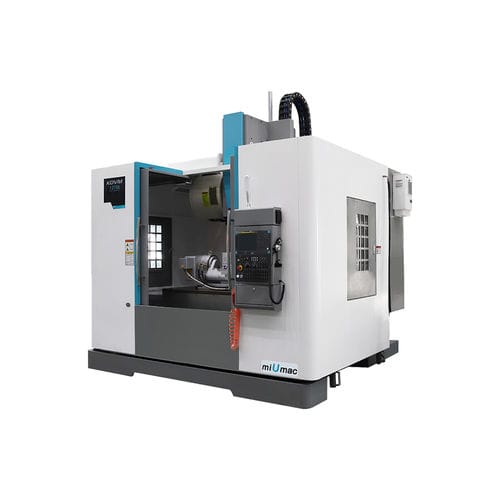

3轴CNC加工中心 KDVM1270L立式BT4024工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40
- 工具数量
- 24工具
- 相关功能
- 铣削
- 认证
- ISO 9001
- 应用
- 用于汽车工业, 用于模具, 用于航空工业, 用于航空航天业
- 其他特性
- 高性能, 高效率, 高精度, 高刚性, CE
- X轴
1,200 mm
(47.24 in)- Y轴
700 mm
(27.56 in)- Z轴
700 mm
(27.56 in)- 转速
8,000 rpm
(50,265 rad.min-1)- 输出功率
11 kW, 15 kW
(14.96 hp, 20.39 hp)- X轴进给速度
36 m/min
- Y轴进给速度
36 m/min
- Z轴进给速度
30 m/min
- 最大台面负荷
1,000 kg
(2,205 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 放置精度
0.008 mm
(0.00031 in)- 重复精度
0.005 mm
(0.0002 in)- 换刀时间
2 s
- 总重量
8.8 kg
(19.4 lb)- 整体长度
3,360 mm
(132.3 in)- 整体宽度
3,450 mm
(135.8 in)- 总高度
2,950 mm
(116.1 in)
产品介绍
数控立式加工中心
1. 铸件采用树脂粘结砂，经过自然老化和两次人工老化处理，保证了良好的精度和稳定性。
2. XNYIZ的宽底座，强化柱设计和精密直线方式，保证了机器良好的性能和精度稳定性，适用于粗加工和精加工。
项目 - 单位 - KDVM1270L
X 轴行程 - 毫米 - 1200
Y 轴行程 - 毫米 - 700
Z 轴行程 - 毫米 - 700
主轴中心线到立柱导轨面距离 - 毫米 - 770
主轴端面至工作台面距离 - 毫米 - 190-890
工作台尺寸 - 毫米 - 1360×700
T 型槽（宽度 x 数量 x 间距） - 毫米 - 18×5×120
最大工作台负载 - 公斤 - 1000
主轴锥度 & 直径 - - BT40/Φ150
主轴转速 - 转/分钟 - 8000
主轴电机功率 - 千瓦 - 11/15
X/Y 轴快速移动速度 - 米/分钟 - 36/36
Z 轴快速移动速度 - 米/分钟 - 30
X/Y/Z 轴电机扭矩 - 牛米 - 20/20/20
X 轴滚柱线性导轨 - 毫米 - 45
Y/Z 轴滚柱线性导轨 - 毫米 - 45
X/Y/Z 定位精度 - 毫米 - ≤0.008/0.006/0.006
X/Y/Z 重复定位精度 - 毫米 - ≤0.005/0.004/0.004
刀库容量 - 个 - 24
最大刀具直径（相邻/不相邻） - 毫米 - Ф78/Ф120
最大刀具重量 - 公斤 - 8
最大刀具长度 - 毫米 - 300
换刀时间（刀-刀） - 秒 - 2
主轴卸载方式 - - 气动
X/Y/Z 轴电机连接方式 - - 直接型
外形尺寸（长x宽x高） - - 3360x3450x2950（不含排屑器）
机器重量 - 吨 - 8.8
数控系统 - - FANUC 0i MF（5）
