电阻测量系统 DX-9000 series
电阻率霍尔效应导电性

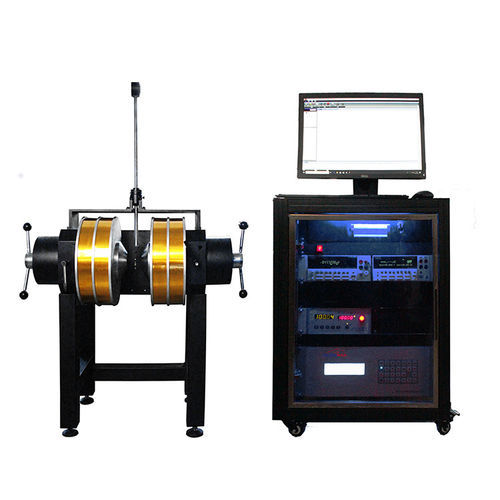

电阻测量系统 - DX-9000 series - Xiamen Dexing Magnet Tech. Co., Ltd. - 电阻率 / 霍尔效应 / 导电性

电阻测量系统 - DX-9000 series - Xiamen Dexing Magnet Tech. Co., Ltd. - 电阻率 / 霍尔效应 / 导电性 - 图像 - 2

电阻测量系统 - DX-9000 series - Xiamen Dexing Magnet Tech. Co., Ltd. - 电阻率 / 霍尔效应 / 导电性 - 图像 - 3

添加到我的收藏夹

添加到产品对比表

产品规格型号

物理量: 电阻率, 电阻, 霍尔效应
所用技术: 磁性, 导电性
运行方式: 自动化
所测量的产品: 用于半导体, 磁致伸缩材料
应用: 工业用途, 实验室, 成分测试
其他特性: 可配置

产品介绍

概述

DX-9000系列是一套全自动电输运特性测量系统，用于表征霍尔效应、磁阻（R–H）、温度相关电阻（R–T）和I–V特性。系统集成高精度测量仪器（例如 Keithley）、可选磁场源（电磁铁或无液氦超导磁体）、可配置样品夹具及自动化测试软件，以实现可重复测量。

功能

测量霍尔效应、R–H 特性（电阻随磁场变化）、R–T 特性（电阻随温度变化）及 I–V 特性（电阻率）。
导出参数：片电阻、体电阻率、霍尔系数、霍尔迁移率、载流子浓度和导电类型。
生成特征输出：温度或磁场相关参数曲线；不同磁场与温度下的 I–V 曲线；用于分析与报告的 R–H 与 R–T 绘图。

主要特性

电阻率、霍尔系数和霍尔迁移率的测量符合 ASTM‑F76 标准。
根据配置覆盖宽广的电阻与电阻率测量范围（从超低约100 nΩ至特定配置下高达100 GΩ 的高阻）。
插拔式样品卡并配有四探针卡，简化样品安装并减少电极准备时间。
标准配置可同时测量两块样品；可选扩展支持四块样品。
通过专用软件实现自动化测量与计算；典型霍尔效应数据集约可在3分钟内获得。
磁场高度稳定（24小时稳定性 < ±0.5 G），零点平滑穿越；电磁铁电源内置高斯计并支持微调（0.1 G 分辨率；例如 0→1 kG 约 20 s 上升）。
可选温控方案支持在宽温区间内进行霍尔与电阻测量。

可用配置与关键能力

标准系统（型号）：DX-9003、DX-9005、DX-9007 — 迁移率最高约 1×10^5 cm^2/Vs；载流子浓度范围约 6×10^12 至 6×10^21 cm^-3；电阻率范围 5×10^-7 至 5×10^2 Ω·cm。
高灵敏度系统（型号）：DX-9003HS、DX-9005HS、DX-9007HS — 迁移率最高约 1×10^6 cm^2/Vs；载流子浓度可达 ~6×10^23 cm^-3；电阻率可达 ~5×10^-9 Ω·cm。
高电阻系统（型号）：DX-9003HR、DX-9005HR、DX-9007HR — 载流子浓度下限约 6×10^8 cm^-3，范围可达 ~6×10^23 cm^-3；电阻率上限约 5×10^6 Ω·cm；电阻测量上限达 10 GΩ。
温度环境选项：单点液氮箱（77 K）；液氮恒温箱（标准 80–325 K；高温 80–500 K）；循环式低温恒温器（4 K–325 K 或 10 K–325 K）；高温炉（325 K–1000 K）。
磁场环境：室温电磁铁（示例：1 T @10 mm、2.4 T @10 mm、2.6 T @10 mm，视型号而定）；可变温度低温系统（示例：LN2 状态 0.44 T 至 2.0 T，视型号而定；闭循环制冷机 0.26–1.5 T，随类型不同）。
可选组件：无液氦超导低温平台（CFMS 系列，5 T–18 T，1.6 K–400 K）、光学选项（偏振头杆、带光路的遮光箱）、旋转机构、真空泵、循环水冷单元及其他温度/磁场选项。

技术规格

系列 / 型号：DX-9000 系列（Standard、HS、HR 变体：DX-9003/9005/9007；DX-9003HS/9005HS/9007HS；DX-9003HR/9005HR/9007HR）。
测量特性：霍尔效应、磁阻（R–H）、温度依赖电阻（R–T）、I–V 特性。
导出参数：片电阻、电阻率、霍尔系数、霍尔迁移率、载流子浓度、导电类型。
电阻测量范围（按配置）：Standard ≈ 10 mΩ – 10 MΩ；高灵敏 ≈ 0.1 mΩ – 10 mΩ（低阻选项 100 nΩ – 10 mΩ）；高电阻 0.1 mΩ – 10 GΩ。
电流源能力：Standard/HS ±50 pA – ±1.05 A（示例：±1.05 A @ ±21 V，±105 mA @ ±210 V）；HR ±0.1 pA – ±0.1 A；测量分辨率：HS/Standard 可达 10 pA / HR 可达 10 fA。
电压源 / 测量：范围与分辨率示例：Standard 最小分辨率 0.1 μV（±0.1 μV – ±200 V）；HS ±1 nV – ±100 V；HR ±1 nV – ±100 V。
电阻率测量范围：Standard 5×10^-7 – 5×10^2 Ω·cm；HS 5×10^-9 – 5×10^2 Ω·cm；HR 5×10^-9 – 5×10^6 Ω·cm。
迁移率范围：Standard 最多约 1×10^5 cm^2/Vs；HS/HR 最多约 1×10^6 cm^2/Vs（视型号而定）。
载流子浓度范围：Standard ≈ 6×10^12 – 6×10^21 cm^-3；HS 可达 ~6×10^23 cm^-3；HR 从 ~6×10^8 – 6×10^23 cm^-3（视型号而定）。
磁场稳定性：24 小时稳定性 < ±0.5 G；内置高斯计及微调；零点穿越平滑。
最大样品尺寸（示例按变体）：10 × 10 × 3 mm；30 × 30 × 3 mm；50 × 50 × 3 mm。
同时测量样品数量：Standard 2（可扩展至 4）；HS/HR 高灵敏/高电阻配置通常为单样品。
安装占地示例：2 m × 1.5 m；5 m × 2 m（取决于配置）。
测试精度说明：在所述假设下（样品厚度 100 nm、磁场 10 000 Gauss、修正系数 1）：电阻测试精度约 2%；电阻率、霍尔系数、载流子浓度和迁移率约 5%。
