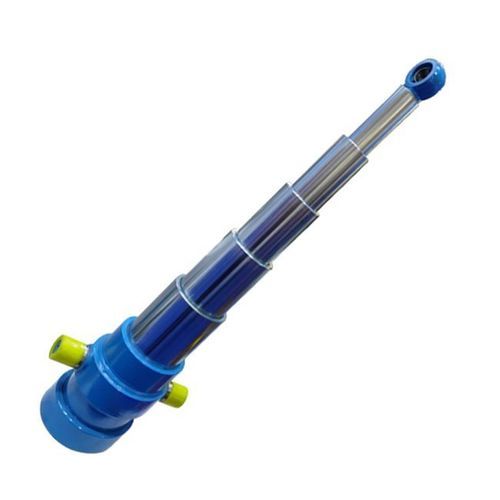

液压缸 伸缩杆式钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 液压
- 所用技术
- 杆式, 伸缩
- 材料
- 钢, 合金
- 规范
- ISO 6022, DIN 3358
- 应用
- 用于工地设备, 农用机械用, 车用, 用于物料搬运
- 其他特性
- 定制, 高压, 强载荷, 耐腐蚀, 防磨损, 集成控制器
- 运行行程
最多: 8,000 mm
(314.961 in)最少: 0 mm
(0 in)- 镗孔
最多: 400 mm
(15.75 in)最少: 50 mm
(1.97 in)- 压力
最多: 300 bar
(4,351.13 psi)最少: 0 bar
(0 psi)- 工作温度
最多: 120 °C
(248 °F)最少: -30 °C
(-22 °F)
产品介绍
概述
多级伸缩油缸通过两个或多个按顺序伸出的级别，在紧凑的收缩长度下实现长行程。采用无缝精磨管和感应硬化硬铬镀杆制造，适用于移动及固定液压设备，具有高承载能力、可靠密封性和较长的使用周期。
型号与品牌
优点
生产工艺
应用
产品详情
工厂库存与产能
质量检验
认证
技术规格
多级伸缩油缸通过两个或多个按顺序伸出的级别，在紧凑的收缩长度下实现长行程。采用无缝精磨管和感应硬化硬铬镀杆制造，适用于移动及固定液压设备，具有高承载能力、可靠密封性和较长的使用周期。
型号与品牌
- 型号：Multi-stage Type
- 品牌：EAST AI
优点
- 收缩尺寸小：节省有限空间内的安装空间。
- 行程可延长：根据配置可达闭合长度的5–6倍。
- 高起升能力：适用于建筑、运输和物料搬运的重载工况。
- 耐用性：感应硬化铬杆与高性能密封件提高耐磨性。
- 可定制：提供多种缸径、行程和级数选择。
- 防泄漏密封系统：降低停机时间和维护频率。
- 抗腐蚀表面处理：提高室外及恶劣环境性能。
生产工艺
- 原料选择：选用 ST52、CK45 或合金钢以保证结构强度。
- 管材磨削与剥皮：内表面精磨至 Ra ≤ 0.2 μm，优化密封性能。
- 杆加工：硬铬镀层与感应淬火提高耐磨和耐腐蚀性。
- 级数加工：多级精密加工以保证顺序伸缩平稳。
- 密封件装配：安装 Parker / Hallite / NOK 等高品质密封件。
- 焊接与端盖装配：结构性焊接确保强度与可靠性。
- 液压压力测试：按额定及安全压力进行水压试验。
- 表面处理：根据应用选择喷粉、磷化或喷漆处理。
- 最终检验：出货前进行尺寸、硬度和粗糙度检查。
应用
- 工程机械：自卸车、翻斗车、挖掘机和装载机。
- 矿山设备：起重系统、地下运输及钻机。
- 农业机械：收割机、喷洒机和翻斗拖车。
- 物料搬运：起重机、液压升降台、叉车和作业平台。
- 物流与运输：垃圾车、货物升降机和液压尾板。
- 海洋与近海：船用起重机与海上起重系统。
产品详情
- 产品名称 — Multi-Stage Telescopic Cylinder
- 缸径范围 — 50 mm – 400 mm
- 行程长度 — 可达 8000 mm（可定制）
- 级数 — 2–6 级
- 工作压力 — 最高 300 bar
- 材料 — ST52 / CK45 / 42CrMo4
- 杆面处理 — 硬铬电镀，感应淬火
- 密封品牌 — Parker / Hallite / NOK
- 温度范围 — -30°C 至 +120°C
- 安装方式 — 旋转支座、销轴、法兰、眼板、耳轴安装
- 标准 — ISO 6022 / DIN / 定制
工厂库存与产能
- 大量精磨管和铬杆库存。
- 用于定制装配的半成品伸缩级件。
- 常用配置的现货发货油缸。
- 月产能超过 8,000 件液压油缸。
- 稳健的供应链保证全球稳定交付。
质量检验
- 尺寸精度：使用千分尺精检缸径与活塞杆尺寸。
- 表面粗糙度：管材 Honing 面检测至 Ra ≤ 0.2 μm。
- 硬度测试：热处理后对活塞杆进行 HRC 范围检测。
- 焊接质量检测：超声检测焊缝完整性。
- 液压耐压测试：所有油缸按工作压力的 1.5 倍进行测试。
- 耐腐蚀测试：在盐雾箱中测试铬层耐蚀性。
认证
- ISO 9001:2015
- ISO 14001
- CE 认证
- RoHS 认证
- DNV / GL / BV 海事认可
技术规格
- 产品名称 — Multi-Stage Telescopic Cylinder
- 缸径范围 — 50 mm – 400 mm
- 行程长度 — 可达 8000 mm（可定制）
- 级数 — 2–6 级
- 工作压力 — 最高 300 bar
- 材料 — ST52 / CK45 / 42CrMo4
- 杆面处理 — 硬铬电镀，感应淬火
- 密封品牌 — Parker / Hallite / NOK
- 温度范围 — -30°C 至 +120°C
- 安装方式 — 旋转支座、销轴、法兰、眼板、耳轴安装
- 标准 — ISO 6022 / DIN / 定制
