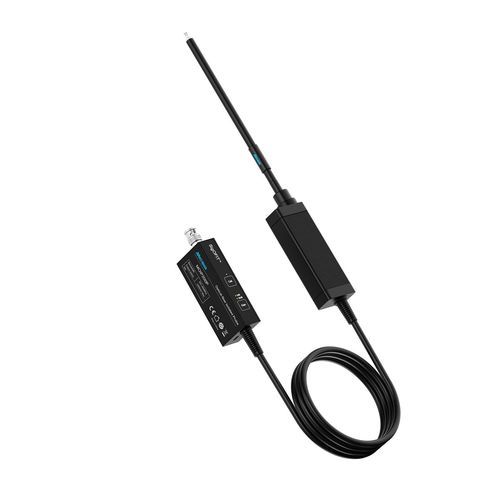

高频测试探针 MOIP200P

接口同轴

概述
Micsig MOIP200P 是一款光纤隔离的示波器探头，专为电力电子和半导体测试中的差分及浮动电压测量而设计。该探头具有 200MHz 带宽和 1.75ns 上升时间，同时具备出色的共模抑制，能为高压及敏感测量环境提供完整的电气隔离解决方案。

主要特性

• 200MHz 带宽：1.75ns 上升时间，可可靠捕捉开关瞬变。
• 高 CMRR：直流 180dB，200MHz 时 122dB。
• 85kV 电气隔离：85kVpk 隔离等级，适用于高电位试验。
• 低噪声与高精度：<0.3mVrms 噪声，1% 直流精度，0.1% 偏移漂移降低。
• 模块化衰减器：通过可互换探头头覆盖 10mV 至 20kV 测量范围，支持 0dB/20dB 切换。
• 低输入电容：1pF，短同轴引线将电路负载降到最低。
• 连续光学校准：光功率补偿与自动校准，确保长期测量一致性。
• 标准接口：BNC 输出，2 m 光纤线缆，DC 12V 供电。

应用

• SMPS 与 DC-DC 转换器验证
• 电机驱动与逆变器波形分析
• IGBT 与宽禁带半导体测试
• 高压绝缘测试与中压电力系统检测
• EMC/ESD 诊断与信号完整性验证

技术规格
带宽：200MHz
上升时间：≤1.75ns
CMRR：180dB（直流），122dB（200MHz）
隔离等级：85kVpk
输入电容：1pF
噪声（全带宽）：<0.3mVrms
电源：DC 12V
接口：BNC
衰减范围：0dB / 20dB（模块化探头头）
测量范围：10mV 至 20kV（使用衰减器探头头时）

订购与制造商信息

• 物料号：OIP1011
• 制造商：Micsig
• 型号：MOIP200P
• 线缆：2 m 光纤线缆
• 典型用途：电力电子研发与生产测试台
