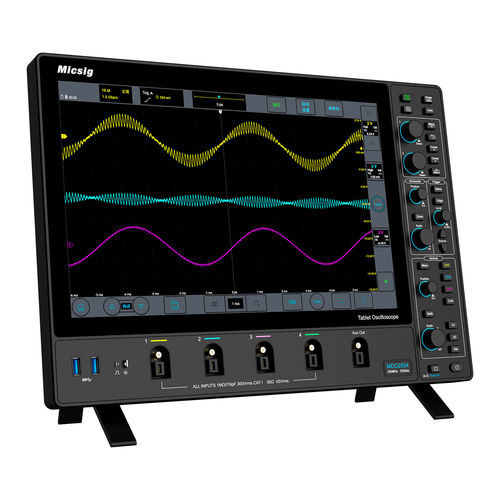

数字示波器 MDO5004

模拟混合信号台式

产品概述
MDO5004是Micsig的4通道数字存储示波器，提供500 MHz带宽、360 Mpts超深存储深度和3 GSa/s实时采样率。针对模拟与混合信号的精确采集与分析而设计，具有低噪声底（<90 µVrms）以及14英寸防眩光电容触控屏（1920x1200）。支持PC/移动远程控制、SCPI命令和32 GB内部存储。Mic-OPI™探头接口实现探头的自动补偿与衰减匹配。

主要特点

• 高带宽与深存储：500 MHz带宽；最高360 Mpts以记录长序列波形。
• 优异的信号完整性：低噪声（<90 µVrms）与高波形捕获率（230,000 wfms/s）。
• 先进采集模式：分段存储可高效捕获间歇事件（串口包、激光脉冲等）。
• 友好操作：14英寸高分辨率电容触控屏（1920x1200）与直观界面。
• 智能探头接口：Mic-OPI™实现探头自动衰减匹配与补偿。
• 丰富的连接与控制：支持PC/移动远程控制、SCPI；32 GB内部存储便于数据管理。
• 全面的协议分析：内置CAN FD、LIN、SPI、I²C、ARINC-429及MIL-STD-1553B解码。
• 节省空间的形态：超薄设计（35.8 mm），支持壁挂或臂架安装。

规格
模拟通道 — 4
带宽 — 500 MHz
存储深度 — 360 Mpts
实时采样率 — 3 GSa/s
上升时间 — ≤0.7 ns
波形捕获速率 — 230,000 wfms/s
噪声底 — <90 µVrms
显示屏 — 14英寸电容触控，1920 x 1200
内部存储 — 32 GB
探头接口 — Mic-OPI™（自动探头补偿）

技术信息

• Article Number: OS1079
• Manufacturer Code: OSC010006
• 制造商: Micsig
• 型号: MDO5004
• 模拟通道: 4
• 带宽: 500 MHz
• 存储深度: 360 Mpts
• 实时采样率: 3 GSa/s
• 波形捕获速率: 230,000 wfms/s
• 噪声底: <90 µVrms
• 显示: 14英寸防眩光电容触控屏，1920 x 1200
• 内部存储: 32 GB
• 探头接口: Mic-OPI™（自动补偿）
• 支持的串行总线解码: CAN FD、LIN、SPI、I²C、ARINC-429、MIL-STD-1553B
• 高级分析: 分段存储、高级数学与FFT分析
• 外形: 超薄（35.8 mm）；支持壁挂或臂架安装
