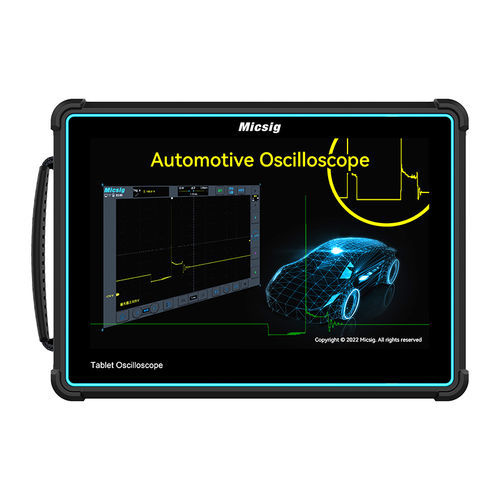

模拟示波器 ATO1004

模拟/数字便携式4通道

概述
ATO1004是一款面向专业车辆维护与故障诊断的高性能汽车诊断示波器。该平板示波器具有100 MHz带宽、4 通道，支持最高1 GSa/s实时采样和110 Mpts超大存储深度，可详尽记录复杂波形。配备10.1英寸1280×800电容触摸屏、内置7.4 V/7500 mAh锂离子电池以及基于Android的操作系统和32 GB内置存储，适用于现场技术人员和维修工程师使用。

主要特性

• 高带宽与多通道：100 MHz带宽与4个模拟通道，支持对现代车辆多路信号的同时分析。
• 高速采样与大容量存储：最高1 GSa/s实时采样率和110 Mpts存储深度，适合长时间高精度捕获。
• 大屏触控显示：10.1英寸TFT LCD电容触摸屏（1280 x 800），便于清晰查看波形并直观操作。
• 现场长续航：内置7.4 V、7500 mAh锂电池，可在无市电情况下持续执行诊断工作。
• 专业汽车预设：包含充电/启动电路、传感器（ABS、凸轮轴、MAP等）、执行器（喷油器、燃油泵等）、点火系统（初级&次级）、车载网络（CAN、LIN、FlexRay）等诊断预设。
• 高级分析工具：支持串行总线触发与解码（UART、CAN、LIN、SPI、I²C）、硬件滤波、31项自动测量、FFT与光标测量。
• 连接与控制：支持Wi‑Fi、USB、HDMI输出，并可通过PC软件或移动应用（Android/iOS）远程控制与数据共享。
• 坚固便携设计：整机（含电池）约1.9 kg，配ABS+TPU保护罩与预装手带，便于车间或现场单手操作。

规格
型号：ATO1004
系列：ATO Series
模拟通道：4
带宽：100 MHz
实时采样率：1 GSa/s
存储深度：110 Mpts
上升时间：≤3.5 ns
显示：10.1英寸TFT LCD电容触摸屏
显示分辨率：1280 x 800
电池：7.4 V, 7500 mAh 锂离子（内置）
内置存储：32 GB
操作系统：基于Android
重量：约1.9 kg（含电池）
保护：ABS + TPU 外壳；预装手带
汽车预设：充电/启动电路；传感器（ABS、凸轮轴、MAP等）；执行器（喷油器、燃油泵等）；点火系统；车载网络（CAN、LIN、FlexRay）
分析与测量：串行总线触发/解码（UART、CAN、LIN、SPI、I²C）、硬件滤波、31项自动测量、FFT、光标
连接性：Wi‑Fi、USB、HDMI 输出、通过 PC/移动应用实现远程控制
