模拟示波器 TO1004

模拟/数字便携式台式

产品概述

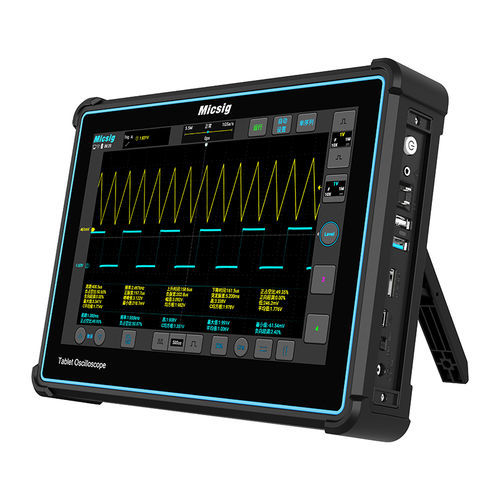

Micsig TO1004 是一款 100 MHz 平板示波器，适用于嵌入式调试、电子测试、教育培训和现场服务。具有 4 路模拟通道、最高 1 GSa/s 实时采样和最高 110 Mpts 内存深度，可精确捕获快速瞬变和长时程信号。

显示、便携性与电源
10.1 英寸电容触控屏（1280×800），支持捏合缩放、拖动和触控测量。内置 7.4V/7500mAh 锂电池，带断电锁定以便安全运输。含电池重量约 1.9 kg，适合台式和现场使用。

连接与存储
支持 Wi‑Fi 和 USB，且可通过 PC 软件或移动应用（Android/iOS）远程控制。HDMI 输出便于投影演示。内置 32 GB 存储用于保存波形、截屏和视频。

分析、解码与高级功能
支持基于硬件的串行总线解码与触发：RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I2C。高级数学运算（+、−、×、÷、FFT、积分、微分）及硬件数字滤波（高通/低通，20 MHz 截止，最低至 30 kHz）。快速以 BIN 格式保存波形。提供 31 项自动测量及统计（最多 10,000 次读数）。通道标签可由用户定义。

主要特性

• 100 MHz 带宽：4 路模拟通道，最高 1 GSa/s 实时采样。
• 深度内存：最高 110 Mpts，适合长时采集。
• 快速波形捕获：780,000 wfms/s，256 级强度分级及色温显示。
• 大屏触控：10.1 英寸电容触摸屏，1280×800，支持多点手势。
• 便携电池供电：7.4V/7500mAh 锂电池，带断电锁定。
• 全面串行解码：RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I2C（硬件）。
• 高级触发：边沿、脉冲、逻辑、N-edge、runt、斜率、超时、视频与串行总线触发。
• 快速存储：以 BIN 格式保存波形。
• 硬件数字滤波：高通/低通滤波（20 MHz 截止，最低至 30 kHz）。
• 远程控制与连接：Wi‑Fi、USB、HDMI；支持 PC/移动应用远程控制。
• 丰富测量：31 项自动测量及统计（最多 10,000 次读数）。
• 大容量内置存储：32 GB。
• Android 操作系统：基于 Android 的系统。

技术规格

• 型号：TO1004
• 品牌：Micsig
• 模拟通道：4
• 带宽：100 MHz
• 内存深度：110 Mpts
• 实时采样率：1 GSa/s
• 上升时间：≤3.5 ns
• 波形捕获率：780,000 wfms/s
• 强度分级：256 级 + 色温显示
• 显示：10.1" 电容触摸，1280×800
• 电池：7.4V / 7500 mAh Li-ion，断电锁定
• 重量：约 1.9 kg（含电池）
• 串行解码与触发：RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I2C
• 数字滤波：硬件 HP/LP（20 MHz 截止，最低至 30 kHz）
• 存储：32 GB 内置
• 连接性：Wi‑Fi、USB、HDMI；PC/移动应用远程控制
• 快速存储：BIN 波形保存
• 自动测量：31 项并带统计（最多 10,000 次读数）
• 数学函数：+、−、×、÷、FFT、积分、微分
• 操作系统：基于 Android
