模拟/数字示波器 SATO1004

便携式4通道电脑控制

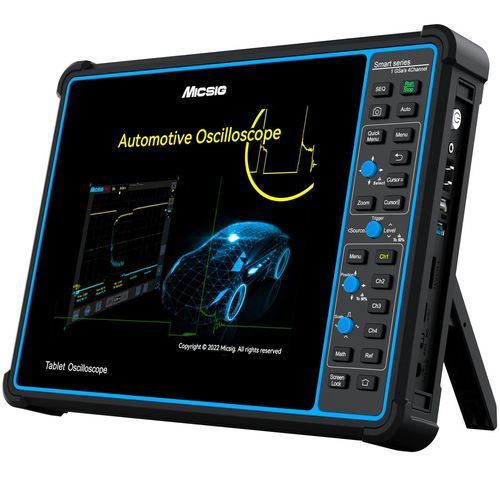

产品概述 Micsig SATO1004 是一款用于车辆诊断和汽车电气测试的车载平板示波器。其集成了车用测试预设、高速波形捕获与深度存储，支持充电/启动电路检查、传感器与执行器测量、点火系统分析及车载网络故障排查。

主要特性

• 汽车诊断：为充电/启动电路、传感器、执行器和点火系统提供预设测试；内置车载网络分析功能。
• 示波器性能：100 MHz 带宽、4 路模拟通道、最高 1 GSa/s 采样率、70 Mpts 存储深度，最高 130,000 wfms/s 捕获速率。
• 总线解码：支持 CAN、CAN FD、LIN、FlexRay 和 K-line，实现完整网络诊断。
• 平板触控操作：8 英寸电容触摸屏，800 × 600 分辨率，触控算法响应灵敏。
• Android 平台：Android 操作系统，32 GB 内部存储，可安装应用并灵活管理数据。
• 多种控制方式：支持 Wi‑Fi 远程控制、PC 软件控制和 SCPI 编程。
• 便携现场设计：软 TPU 防护、7500 mAh 电池（约 5 小时续航），重量约 1.9 kg，适合现场维修。
• 硬件滤波：内置低通带宽滤波器以降低信号干扰。

规格

• 型号：SATO1004
• 模拟通道：4
• 带宽：100 MHz
• 实时采样率：最高 1 GSa/s
• 存储深度：70 Mpts
• 波形捕获率：最高 130,000 wfms/s
• 上升时间：≤ 3.5 ns
• 显示：8 英寸电容触摸屏，800 × 600 分辨率
• 操作系统：Android
• 内置存储：32 GB
• 电池：7500 mAh 锂离子，约 5 小时续航
• 保护壳：软 TPU 保护套
• 汽车总线解码：CAN、CAN FD、LIN、FlexRay、K-line
• 附加功能：组合测试（多信号相关）、内置低通硬件滤波器
• 接口：Wi‑Fi 远程、PC 软件控制、SCPI 编程、HDMI 输出、USB 3.0 主机、USB Type‑C
• 重量：≈ 1.9 kg（净重）
