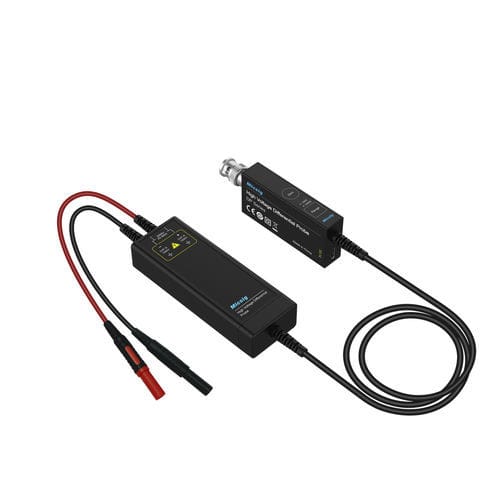

测量探头 DP701

测试主动式高电压

DP701差分探头是Micsig DP系列高压差分探头中的高性能成员专为满足多样化的高压测试需求而设计。作为知名DP系列产品它继承了该系列的先进特性并与其他型号兼容如DP700差分探头、DP1500高压探头、DP3000差分探头及DP7000 100MHz探头每款均针对特定应用场景优化设计。该探头兼具精准度与可靠性适用于各类工业测试场景。 核心特性 带宽DP701提供150MHz带宽确保高频环境下的精准测量。针对更高带宽需求本系列另含500MHz高压差分探头型号如DP705、DP1505。 最大输入差分电压支持适用于高压测试的电压范围。针对极端电压需求该系列提供7000Vpk差分电压探头如DP7000。 噪声性能作为低噪声高压探头其全带宽噪声为22mVrms20X和80mVrms200X当带宽限制为5MHz时噪声降至8mVrms20X和70mVrms200X确保小信号检测的高灵敏度。 共模抑制比作为高CMRR差分探头具备卓越的共模抑制能力规格参数为直流端80dB100kHz60dB10MHz30dB100MHz26dB适用于高频高共模电压环境下的浮地测量任务。 接口配备BNC接口差分探头可无缝适配各类示波器增强测试系统的兼容性。 设计基于光电隔离差分探头技术具备低噪声特性、优异的幅频特性采用紧凑金属外壳增强抗干扰能力。同时集成一键自动归零、双量程切换及过载报警功能。 应用场景作为电机驱动设计探头及逆变UPS测试探头理想之选同时适用于电子镇流器设计、高压隔离测量等领域。 扩展特性系列产品包含3Ga/s采样率差分探头与360Mpts存储深度探头等高端规格显著提升复杂测试场景的适应性。
