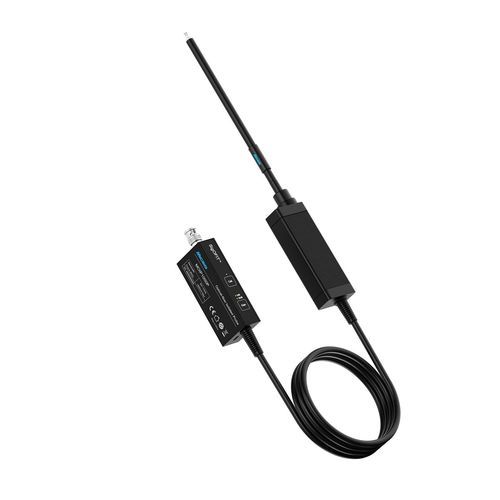

电动测试探针 MOIP1000P

用于高频接口同轴

产品概述
Micsig 的 MOIP1000P SigOFIT 第三代光隔离探头是一款用于功率半导体与转换器测试的高性能光纤探头，适合超快差分和浮动电压测量。该探头提供 1 GHz 带宽、≤450 ps 上升时间、0.3 mVrms 超低噪声底、1% 直流增益精度、0.1% 零点漂移以及 85 kVpk 共模耐压，满足高压环境的全面电气隔离需求。

主要特性

• 1 GHz 带宽，最大 450 ps 上升时间，可捕捉快速开关瞬态。
• 高 CMRR：直流 180 dB，1 GHz 时 108 dB，可抑制高频开关时的共模噪声。
• 85 kVpk 共模耐压，实现完整的电气隔离和高压测试安全性。
• 超低噪声：0.3 mVrms 噪声底，1% 直流增益精度，0.1% 零点漂移。
• 可更换衰减器，支持 0.01 V 至 20 kV 差分信号，并支持 0 dB / 20 dB 增益切换。
• 极低输入电容（最小 1 pF），配短同轴测试线，针对 GaN、SiC 与 IGBT 测试优化，避免电路加载问题。
• 实时光功率补偿与自动校准，保证持续高保真波形输出并在上电后即可测量。
• 光纤线长度 2 m，DC 12 V 电源，通用 BNC 接口。

应用

• 电机驱动设计与测试
• 电力变换器与开关电源测试
• 逆变器设计测试与 UPS 测试
• 功率器件评估（GaN/SiC/IGBT）
• 分流器电流测量
• EMI 与 ESD 故障排查

规格 / 技术参数

• 带宽：1 GHz
• CMRR：180 dB（DC）、108 dB（1 GHz）
• 接口：BNC
• 噪声（全带宽）：< 0.3 mVrms
• 电源：DC 12 V
• 上升时间：≤450 ps
• 输入电容：1 pF（最小）
• 共模耐压：85 kVpk
• 量程：0.01 V 至 20 kV 差分（通过可更换衰减器）
• 增益切换：0 dB / 20 dB
• 光纤线长度：2 m
