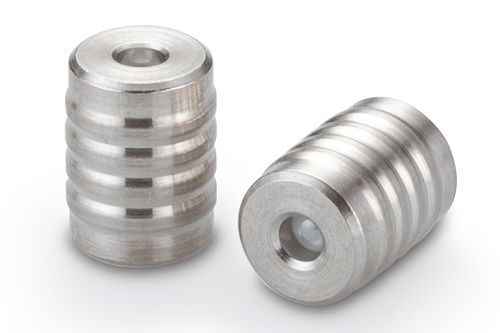

芯式止回阀 CCPI series

球形推入式用于高纯度应用

这种墨盒式止回阀采用医用级316L不锈钢和陶瓷球制成，以提高与腐蚀性流体和气体的兼容性。该阀门专为安装在塑料外壳、配件或软管中而设计。阀门可以双向安装，提供正向或反向流动能力。阀门具有高质量的金属座，提供低泄漏、可重复的开启压力和长寿命。阀门经过100%功能测试以确保性能。 - 安装配置：压入式 - 塑料中 - 直径：5.46 mm - Lohm率：250 Lohms - 最大工作压力：取决于外壳材料 - 阀座类型：金属 一般性能 - Lohm率：250 Lohms - 泄漏：在172 kPa（25 psid）空气中最大10 SCCM - 最大工作压力：取决于外壳材料、配置和操作条件 材料 - 阀体：316L不锈钢 - 笼：316L不锈钢 - 弹簧：316L不锈钢 - 球：陶瓷 零件编号和规格 - 零件编号：CCPI5540000S，Lohm率：250 Lohms，开启压力：0 kPa（无弹簧），球材料：陶瓷，安装孔图纸编号：1INST006189S - 零件编号：CCPI5540007S，Lohm率：250 Lohms，开启压力：7 ± 5 kPa（1 ± 0.7 psid），球材料：陶瓷，安装孔图纸编号：1INST006189S - 零件编号：CCPI5540014S，Lohm率：250 Lohms，开启压力：14 ± 5 kPa（2 ± 0.7 psid），球材料：陶瓷，安装孔图纸编号：1INST006189S - 零件编号：CCPI5540040S，Lohm率：250 Lohms，开启压力：40 ± 15 kPa（6 ± 2.2 psid），球材料：陶瓷，安装孔图纸编号：1INST006189S 产品关键事实 - 安装配置：压入式 - 塑料中 - 直径：5.46 mm - Lohm率：250 Lohms - 最大工作压力：取决于外壳材料 - 阀座类型：金属 安装和配件 - 安装程序：558系列压入式止回阀安装程序 - 安装工具图纸编号：CCRT0900170S 流量曲线、横截面和尺寸视图可在图像库中查看。 - 100%功能测试 - 医用级316L不锈钢 - 用于腐蚀性流体/气体的陶瓷球 - 设计用于塑料外壳、配件或软管 - 正向或反向流动安装 - 低泄漏、可重复的开启压力、长寿命
