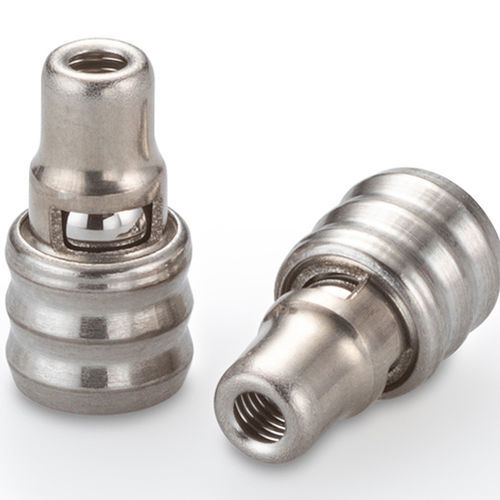

芯式止回阀 CCPI series

推入式不锈钢

这种墨盒式止回阀为其尺寸提供了优化的流量能力。独特的倒钩设计提供了易于“压入”安装到塑料外壳和配件中，确保了保持并防止任何旁路泄漏。阀门可以双向安装，提供正向或反向流动能力。阀门的全不锈钢设计提供了与多种流体和气体的兼容性。高质量的金属座提供低泄漏、可重复的开启压力和长寿命。阀门经过100%功能测试以确保性能。 - 安装配置：压入 - 塑料中 - 直径：6.60 mm - 洛姆率：75 Lohms - 最大工作压力：取决于外壳材料 - 阀座类型：金属对金属 特性 | 规格 --- | --- 洛姆率 | 75 Lohms 泄漏 | 20 SCCM（最大）在172 kPa（25 psid）空气中 最大工作压力 | 取决于外壳材料、配置和操作条件 组件 | 材料 --- | --- 主体 | 303不锈钢 笼子 | 305不锈钢 弹簧 | 302不锈钢 球 | 440C不锈钢 零件编号和规格： 零件编号 | 洛姆率 | 开启压力 | 安装孔图纸编号 --- | --- | --- | --- CCPI6510000S | 75 Lohms | 0 kPa（无弹簧） | 1INST085542S CCPI6510004S | 75 Lohms | 4 ± 3 kPa（0.6 ± 0.4 psid） | 1INST085542S CCPI6510007S | 75 Lohms | 7 ± 5 kPa（1 ± 0.7 psid） | 1INST085542S CCPI6510014S | 75 Lohms | 14 ± 5 kPa（2 ± 0.7 psid） | 1INST085542S CCPI6510040S | 75 Lohms | 40 ± 15 kPa（6 ± 2.2 psid） | 1INST085542S CCPI6510069S | 75 Lohms | 69 ± 17.3 kPa（10 ± 2.5 psid） | 1INST085542S 更换零件和配件： 零件编号 | 描述 --- | --- CCRT0086564S | 正向6.5 mm压入安装工具 CCRT0056802S | 反向6.5 mm压入安装工具 主要特点 / 技术规格： - 墨盒式止回阀 - 为尺寸优化的流量能力 - 易于压入安装的倒钩设计 - 防止旁路泄漏 - 双向安装（正向或反向流动） - 全不锈钢结构（303、305、302、440C） - 金属对金属座，低泄漏 - 可重复的开启压力 - 100%功能测试 - 直径：6.60 mm - 洛姆率：75 Lohms - 泄漏：20 SCCM（最大）在172 kPa（25 psid）空气中 - 最大工作压力：取决于外壳材料、配置和操作条件 - 安装：压入 - 塑料中
