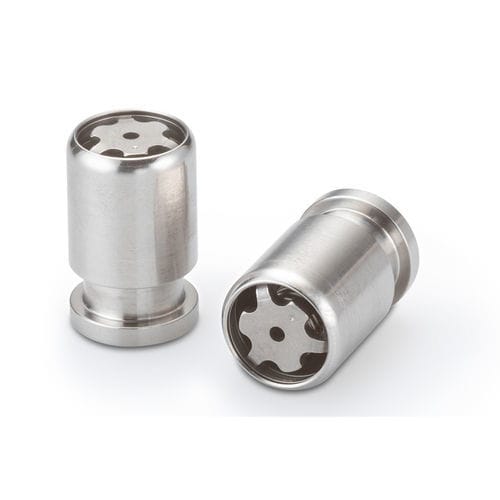

芯式止回阀 CKBA series

提升阀钢

这种墨盒式止回阀直径仅为0.483英寸，长度为0.76英寸。其独特的设计在非常短小的包装中最大化了自由流动。该阀门非常适合流量高达22 GPM的应用。 - 阀瓣式止回阀 - 直径：0.5英寸 - 洛姆率：最大14洛姆 - 工作压力：高达5000 psi - 泄漏：5000 psi时每小时1滴 一般性能 - 在5 psid下检查方向的最大泄漏：每分钟1滴 - 在1000-5000 psid下检查方向的最大泄漏：每小时1滴 - 在15 psid及以上的洛姆率：最大14洛姆 - 名义系统压力：高达5000 psi - 名义重量：9克 - 测试液体：MIL-PRF-83282，85°F 材料 - 主体：15-5PH CRES，AMS 5659 - 阀瓣：440C CRES，AMS 5630 - 弹簧：17-7PH CRES，AMS 5678 - 固定器：304 CRES，QQ-P-35 - 笼子：304 CRES，ASTM A 666 - 表面处理：所有CRES部件均已钝化。 部件编号和规格 - CKBA0500601A：开启压力（psid）：最大1.5，洛姆率：最大14洛姆 - CKBA0500605A：开启压力（psid）：5 ± 3，洛姆率：最大14洛姆 附加技术图片 - 流量曲线：MIL-PRF-83282，85°F下的阀门性能 - 横截面视图：自由流动前向配置 - 尺寸视图：所有尺寸均以英寸为单位 - 安装孔详细信息：所有尺寸均以英寸为单位 关键产品事实 - 阀瓣式止回阀 - 直径：0.5英寸 - 洛姆率：最大14洛姆 - 工作压力：高达5000 psi - 泄漏：5000 psi时每小时1滴
