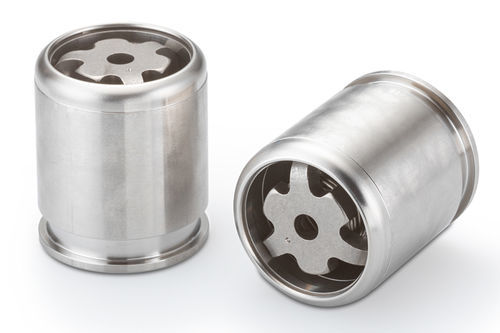

芯式止回阀 CKBA series

提升阀不锈钢

这种墨盒式止回阀直径仅为0.989英寸，长度为1.1英寸。其独特的设计在一个非常短小紧凑的包装中最大化了自由流动。它非常适合流量高达80 GPM的应用。 - 阀瓣式止回阀 - 直径：1英寸 - 洛姆率：最大3.5洛姆 - 工作压力：高达5000 psi - 泄漏：5000 psi时每小时1滴 一般性能 - 在5 psid下检查方向的最大泄漏：每分钟1滴 - 在1000-5000 psid下检查方向的最大泄漏：每小时1滴 - 在15 psid及以上的洛姆率：最大3.5洛姆 - 名义系统压力：高达5000 psi - 名义重量：55克 - 测试液体：MIL-PRF-83282在85°F 材料 - 阀体：15-5PH CRES (AMS 5659) - 阀瓣：440C CRES (AMS 5630) - 弹簧：17-7PH CRES (AMS 5678) - 固定器：304 CRES (QQ-P-35) - 笼子：304 CRES (ASTM A 666) - 表面处理：所有CRES部件均已钝化。 零件编号和规格 - CKBA1000601A：开启压力（psid）：最大1.5，洛姆率：最大3.5洛姆 - CKBA1000605A：开启压力（psid）：5 ± 3，洛姆率：最大3.5洛姆 图片 - 流量曲线：MIL-PRF-83282在85°F下的阀门性能 - 横截面视图 - 尺寸视图：所有尺寸均为英寸。 - 安装孔详细信息：所有尺寸均为英寸。 产品关键事实 - 阀瓣式止回阀 - 直径：1英寸 - 洛姆率：最大3.5洛姆 - 工作压力：高达5000 psi - 泄漏：5000 psi时每小时1滴 特性/技术规格 - 墨盒式止回阀 - 直径：0.989英寸 - 长度：1.1英寸 - 流量：高达80 GPM - 最大泄漏：在5 psid时每分钟1滴，在1000-5000 psid时每小时1滴 - 洛姆率：在15 psid及以上时最大3.5洛姆 - 名义系统压力：高达5000 psi - 名义重量：55克 - 测试液体：MIL-PRF-83282在85°F - 阀体材料：15-5PH CRES (AMS 5659) - 阀瓣材料：440C CRES (AMS 5630) - 弹簧材料：17-7PH CRES (AMS 5678) - 固定器材料：304 CRES (QQ-P-35) - 笼子材料：304 CRES (ASTM A 666) - 表面处理：所有CRES部件均已钝化 - 可用零件编号：CKBA1000601A, CKBA1000605A
