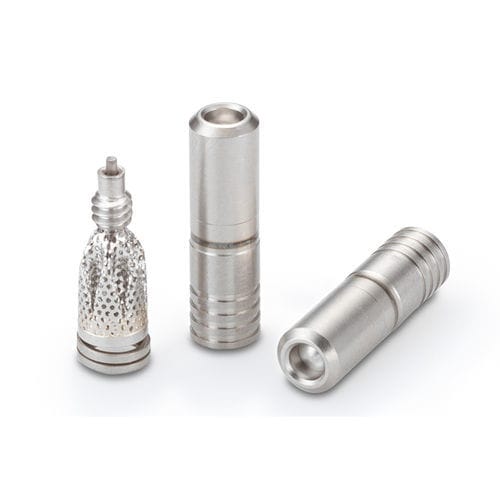

提升阀止回阀 CKFA series

微型

这种微型止回阀直径仅为0.187英寸，长度为0.62英寸。该阀门采用阀瓣式设计，以最大化单向自由流动并防止反向流动。它非常适合流量高达3 GPM的应用。可提供集成安全屏，以增强对污染的保护。 - 阀瓣式止回阀 - 直径：0.187英寸 - 洛姆率：最大100洛姆 - 工作压力：高达4000 psi - 泄漏：4000 psi时每小时1滴 一般性能 - 开裂压力：5 ± 3或1 ± 0.5 psid - 在5 psid下检查方向的最大泄漏：每分钟1滴 - 在1000-4000 psid下检查方向的最大泄漏：每小时1滴 - 在15 psid及以上的洛姆率：未筛选：100洛姆，筛选：140洛姆 - 名义系统压力：高达4000 psi - 名义重量：未筛选：1.4克，筛选正向：1.8克，筛选反向：1.55克 - 可用筛孔尺寸：0.015英寸名义 - 测试液体：MIL-PRF-83282在85°F 材料 - 主体：304 CRES, AMS 5639 - 销：17-4PH CRES, AMS 5643 - 阀瓣：15-5PH CRES, AMS 5659 - 弹簧：17-7PH CRES, AMS 5678 - 弹簧座：304 CRES, AMS 5639 - 筛网（仅反向筛选版本）：303 CRES, QQ-S-763C - 筛网（仅正向筛选版本）：304L CRES, ASTM A 666 - 钎焊（仅正向筛选版本）：AMS 4774 - 柱（仅正向筛选版本）：303 CRES, QQ-S-763C 表面处理：所有CRES部件均钝化。销已预先上蜡。不要去油。不要润滑。 零件编号和规格 - CKFA1876205A：开裂压力：5 ± 3，洛姆率：最大100洛姆，流动方向：正向 - CKFA1876201A：开裂压力：1 ± 0.5，洛姆率：最大100洛姆，流动方向：正向 - CKRA1876205A：开裂压力：5 ± 3，洛姆率：最大100洛姆，流动方向：反向 - CKRA1876201A：开裂压力：1 ± 0.5，洛姆率：最大100洛姆，流动方向：反向 - CKFA1875205A：开裂压力：5 ± 3，洛姆率：最大140洛姆，筛孔尺寸：0.015，流动方向：正向 - CKFA1875201A：开裂压力：1 ± 0.5，洛姆率：最大140洛姆，筛孔尺寸：0.015，流动方向：正向 - CKRA1875205A：开裂压力：5 ± 3，洛姆率：最大140洛姆，筛孔尺寸：0.015，流动方向：反向 - CKRA1875201A：开裂压力：1 ± 0.5，洛姆率：最大140洛姆，筛孔尺寸：0.015，流动方向：反向 更换零件和配件 - CUTA1870110C：安装/拆卸工具套件 - CKFA1870005A：替换销 - CUTA1870228C：正向筛安装/拆卸工具套件 - FSSA1870150B：替换正向筛 - 提供未筛选和筛选配置的流量曲线和横截面视图。 - 提供尺寸和安装孔详细信息以供参考（所有尺寸均为英寸）。 技术规格 - 阀门类型：阀瓣式止回阀 - 直径：0.187英寸 - 长度：0.62英寸 - 流量：高达3 GPM - 洛姆率：最大100洛姆（未筛选），最大140洛姆（筛选） - 工作压力：高达4000 psi - 泄漏：4000 psi时每小时1滴 - 筛孔尺寸：0.015英寸（筛选版本） - 主体材料：304 CRES - 弹簧材料：17-7PH CRES - 阀瓣材料：15-5PH CRES - 销材料：17-4PH CRES - 重量：1.4g（未筛选），1.8g（筛选正向），1.55g（筛选反向） - 测试液体：MIL-PRF-83282在85°F
