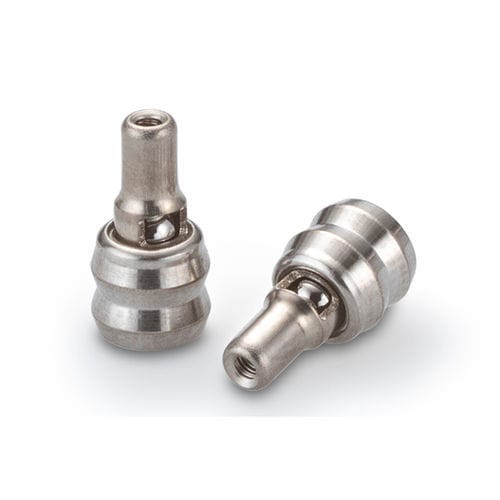

芯式止回阀 CCPI series

推入式不锈钢

这种墨盒式止回阀为其尺寸提供了优化的流量能力。独特的倒钩设计提供了易于“压入”安装到塑料外壳和配件中，确保了保持并防止任何旁路泄漏。阀门可以双向安装，提供正向或反向流动能力。阀门的全不锈钢设计提供了与多种流体和气体的兼容性。高质量的金属座提供低泄漏、可重复的开启压力和长寿命。阀门经过100％功能测试以确保性能。 - 安装配置：压入 - 塑料中 - 直径：4.69 mm - 洛姆率：250 洛姆 - 最大工作压力：取决于外壳材料 - 阀座类型：金属对金属 一般性能 - 洛姆率：250 洛姆 - 泄漏：10 SCCM（最大）在172 kPa（25 psid）空气中 - 最大工作压力：取决于外壳材料、配置和操作条件 材料 - 阀体：303不锈钢 - 笼：305不锈钢 - 弹簧：302不锈钢 - 球：440C不锈钢 零件编号和规格 - CCPI4510000S：250 洛姆，0 kPa（无弹簧），1INST055825S - CCPI4510004S：250 洛姆，4 ± 3 kPa（0.6 ± 0.4 psid），1INST055825S - CCPI4510007S：250 洛姆，7 ± 5 kPa（1 ± 0.7 psid），1INST055825S - CCPI4510014S：250 洛姆，14 ± 5 kPa（2 ± 0.7 psid），1INST055825S - CCPI4510040S：250 洛姆，40 ± 15 kPa（6 ± 2.2 psid），1INST055825S - CCPI4510069S：250 洛姆，69 ± 17.3 kPa（10 ± 2.5 psid），1INST055825S 替换零件和配件 - CCRT0055034S：正向4.5 mm压入安装工具 - CCRT0055036S：反向4.5 mm压入安装工具 - 流量曲线、横截面视图、尺寸视图、安装孔详细信息：请参阅图库中的图像以获取参考图纸和性能曲线。 关键技术规格： - 安装：压入（塑料中） - 直径：4.69 mm - 洛姆率：250 洛姆 - 泄漏：10 SCCM（最大）在172 kPa（25 psid）空气中 - 最大工作压力：取决于外壳材料、配置和操作条件 - 阀座类型：金属对金属 - 阀体材料：303不锈钢 - 笼材料：305不锈钢 - 弹簧材料：302不锈钢 - 球材料：440C不锈钢
