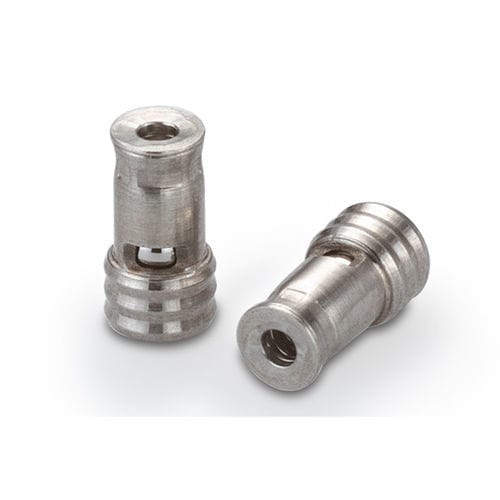

芯式止回阀 CCPI series

推入式用于塑料外壳医疗用途

这种墨盒式止回阀专为安装在许多常见的医疗配件和塑料外壳中而设计。阀门可以双向安装，提供正向或反向流动能力。阀门采用全不锈钢结构，兼容多种流体和气体。此外，它还提供陶瓷球以提高耐腐蚀性。高质量的金属座提供低泄漏、可重复的开启压力和长寿命。阀门经过100%功能测试以确保性能。 - 安装配置：压入式 - 塑料中 - 直径：2.54 mm - 洛姆率：750 洛姆 - 最大工作压力：取决于外壳材料 - 阀座类型：金属对金属 一般性能 - 洛姆率：750 洛姆 - 泄漏：10 SCCM（最大）在500 kPa（72.5 psid）空气中 - 最大工作压力：取决于外壳材料、配置和操作条件 材料 - 阀体：303 不锈钢 - 止动：303 不锈钢 - 弹簧：302 不锈钢 - 球：440C 不锈钢或陶瓷 零件编号和规格 - CCPI2510000S：750 洛姆，0 kPa（无弹簧），440C 不锈钢，1INST012735S - CCPI2510004S：750 洛姆，4 ± 3 kPa（0.6 ± 0.4 psid），440C 不锈钢，1INST012735S - CCPI2510007S：750 洛姆，7 ± 5 kPa（1 ± 0.7 psid），440C 不锈钢，1INST012735S - CCPI2510014S：750 洛姆，14 ± 5 kPa（2 ± 0.7 psid），440C 不锈钢，1INST012735S - CCPI2510040S：750 洛姆，40 ± 15 kPa（6 ± 2.2 psid），440C 不锈钢，1INST012735S - CCPI2580000S：750 洛姆，0 kPa（无弹簧），陶瓷，1INST012735S - CCPI2580004S：750 洛姆，4 ± 3 kPa（0.6 ± 0.4 psid），陶瓷，1INST012735S - CCPI2580007S：750 洛姆，7 ± 5 kPa（1 ± 0.7 psid），陶瓷，1INST012735S - CCPI2580014S：750 洛姆，14 ± 5 kPa（2 ± 0.7 psid），陶瓷，1INST012735S - CCPI2580040S：750 洛姆，40 ± 15 kPa（6 ± 2.2 psid），陶瓷，1INST012735S 更换零件和配件 - CCRT0024277S：2.5 mm 压入式正向安装工具 - CCRT0048048S：2.5 mm 压入式反向安装工具 - 流量曲线、横截面、尺寸和安装孔详细信息：请参阅图库中的图像以获取参考图纸和性能曲线。 产品关键事实： - 安装配置：压入式 - 塑料中 - 直径：2.54 mm - 洛姆率：750 洛姆 - 最大工作压力：取决于外壳材料 - 阀座类型：金属对金属 安装程序： - 提供正向和反向安装程序（请参阅文档）。 - 安装和制造工具：正向工具图纸编号：CCRT0024277S，反向工具图纸编号：CCRT0048048S CAD 包络： - 提供 2.5 mm 压入式止回阀模型（请参阅 CAD 部分）。 手册： - 工业微液压汽车和工业解决方案手册（请参阅文档）。 技术规格 / 特点： - 医疗配件和塑料外壳用墨盒式止回阀 - 双向安装（正向或反向流动） - 全不锈钢结构；可选陶瓷球 - 低泄漏、可重复的开启压力、长寿命 - 100% 功能测试 - 阀体：303 不锈钢 - 止动：303 不锈钢 - 弹簧：302 不锈钢 - 球：440C 不锈钢或陶瓷 - 洛姆率：750 洛姆 - 泄漏：10 SCCM（最大）在500 kPa（72.5 psid）空气中 - 最大工作压力：取决于外壳材料、配置和操作条件
