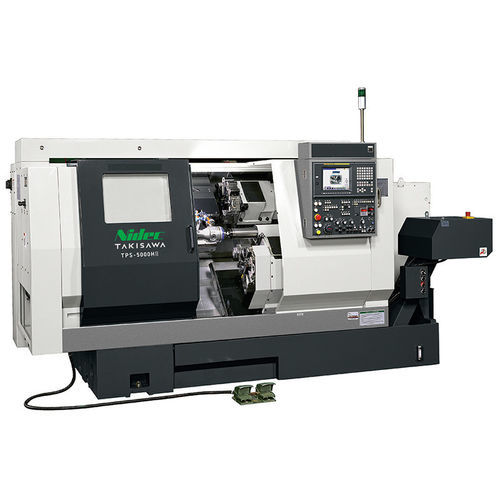

CNC数控车床 TPS-5000HⅡ卧式4轴双转塔式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 4轴
- 转动架
- 双转塔式
- 应用
- 生产, 非圆形部件
- 其他特性
- 紧凑型, 多功能
- 直径
320 mm
(12.6 in)- 旋转速度
3,000 rpm, 4,000 rpm
(18,849.556 rad.min-1, 25,132.741 rad.min-1)- 零件长度
250 mm
(10 in)- 最大切割长度
250 mm
(10 in)- 标准功率
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 整体长度
3,880 mm
(153 in)- 整体宽度
2,673 mm
(105 in)- 总高度
1,850 mm
(73 in)- 重量
6,000 kg
(13,228 lb)
产品介绍
TPS-5000HⅡ是一款将非圆形（椭圆）活塞外径加工与通过两刀塔进行的附加加工相结合的工艺整合型数控车床。2刀塔、4轴的配置将非圆形加工集成到紧凑单元中，支持多品种、小批量的柔性生产。
主要特点
主要机械参数
主要特点
- 活塞外径椭圆（非圆形）加工
- 通过两刀塔实现的附加加工
- 集成非圆形加工功能的2刀塔、4轴数控车床
- 适用于多品种/小批量生产中的高效活塞加工
主要机械参数
- 最大车削直径 / 最大车削长度：φ320 / 250 mm
- 主轴转速：车削：4000 min⁻¹，非圆形：3000 min⁻¹
- 刀塔类型：T1、T2：车削用刀塔；T3：非圆形加工用刀塔
- 主轴电机：11 / 7.5 kW
- 电源功率：30.8 kVA
- 气源/气压：0.5 MPa
- 机器高度：1850 mm
- 占地尺寸：3880 × 2673 mm
- 机器重量：6000 kg
