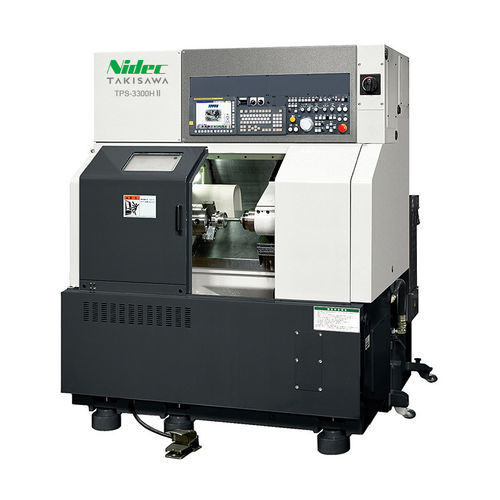

3轴加工中心 TPS-3300HII卧式用于铝旋转式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 加工材料
- 用于铝
- 相关功能
- 旋转式
- 其他特性
- 高精度, 高速, 转塔式
- 转速
1,000 rpm
(6,283 rad.min-1)- 输出功率
7 kW
(9.52 hp)- 总重量
2,800 kg
(6,172.94 lb)- 整体长度
1,795 mm
(70.7 in)- 整体宽度
2,640 mm
(103.9 in)- 总高度
1,970 mm
(77.6 in)
产品介绍
TAKISAWA TPS-3300HII 是一款专用于活塞销孔的 3D 加工中心，面向汽车活塞中钟形与椭圆形等高精度内轮廓加工需求而设计，可实现小径销的高精度形状加工与镜面级表面处理。
概述
TAKISAWA TPS-3300HII 提供完整的活塞销孔加工解决方案。机器配备专用的交互式编程软件（TPPF3），便于 3D 程序的创建；并将数控车床功能与超高速旋转刀具主轴相结合，能够实施内径三维加工与高速精加工。独特的螺旋刮削加工方式与高精度陶瓷机构，实现接近镜面的表面及严格的尺寸精度，适用于常规及高性能应用。
主要功能
技术规格
概述
TAKISAWA TPS-3300HII 提供完整的活塞销孔加工解决方案。机器配备专用的交互式编程软件（TPPF3），便于 3D 程序的创建；并将数控车床功能与超高速旋转刀具主轴相结合，能够实施内径三维加工与高速精加工。独特的螺旋刮削加工方式与高精度陶瓷机构，实现接近镜面的表面及严格的尺寸精度，适用于常规及高性能应用。
主要功能
- 专为活塞销孔加工设计，支持钟形、椭圆及阶梯形等内轮廓。
- 内置 TAKISAWA 活塞加工编程软件（TPPF3），简化 3D 程序生成。
- 结合数控车床轴系与超高速旋转刀具主轴，实现内径 3D 加工与高速精加工。
- 独特的螺旋刮削工艺实现高精度轮廓追踪与镜面级表面。
- 支持有利于节能与环保的新型活塞设计开发。
技术规格
- 主轴转速 (min⁻¹)：左主轴 1000 / 旋转刀具：42000
- 刀塔类型：刀具主轴
- 主轴电机 (kW)：左主轴 7 / 旋转刀具 15
- 电力需求 (kVA)：30.3
- 空气源 (MPa)：0.5
- 机器高度 (mm)：1970
- 所需占地 (mm)：1795×2640
- 机器重量 (kg)：2800
