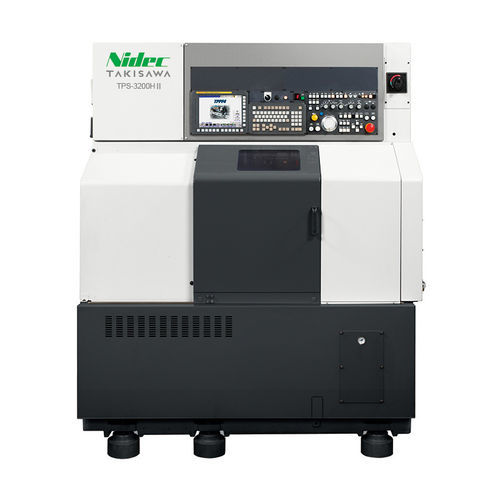

CNC数控车床 TPS-3200HⅡ卧式非圆形部件
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 应用
- 非圆形部件
- 直径
246 mm
(9.69 in)- 旋转速度
1,000 rpm
(6,283.185 rad.min-1)- 零件长度
320 mm
(13 in)- 标准功率
7 kW
(9.5 hp)- 整体长度
1,795 mm
(71 in)- 整体宽度
1,850 mm
(73 in)- 总高度
1,900 mm
(75 in)- 重量
2,600 kg
(5,732 lb)
产品介绍
TPS-3200H2是一台用于活塞环内径（ID）和外径（OD）非圆形（椭圆/ apple-shaped）加工并集成切断功能的车床。该机先在常规刀架上进行外径车削，然后通过在主刀架上安装的X轴内径车削刀座与切断刀座，顺序执行内径加工与切断。
应用 / 主要功能
特性 / 技术参数
应用 / 主要功能
- 活塞环内径（ID）与外径（OD）的椭圆（apple-shaped）加工
- 车削后立即进行的一体化切断操作
- 单次夹持的顺序加工流程：外径车削（常规刀架）→ 内径车削与切断（X轴内径刀座与主刀架上的切断刀座）
特性 / 技术参数
- 最大车削直径 / 最大车削长度：φ246 / 320 mm
- 主轴转速：1000 min-1
- 刀塔类型：用于非圆形加工
- 主轴电机：7 kW
- 电源功率：14.0 kVA
- 气源压力：0.5 MPa
- 机器高度：1900 mm
- 占地尺寸：1795 × 1850 mm
- 机器重量：2600 kg
