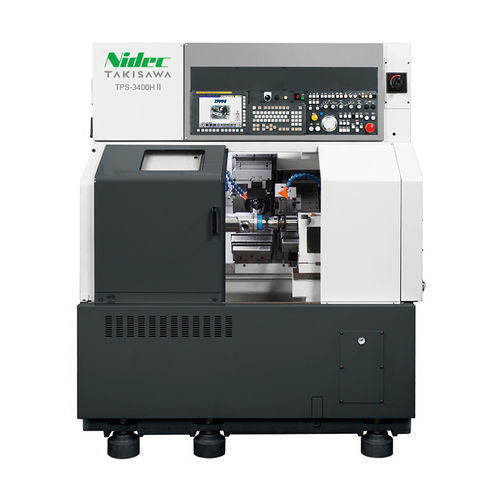

CNC数控车床 TPS-3400HⅡ卧式高速
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 性能
- 高速
- 直径
260 mm
(10.24 in)- 旋转速度
4,000 rpm
(25,132.741 rad.min-1)- 零件长度
285 mm
(11 in)- 标准功率
11 kW
(15 hp)- 整体长度
1,600 mm
(63 in)- 整体宽度
2,370 mm
(93 in)- 总高度
1,970 mm
(78 in)- 重量
3,000 kg
(6,614 lb)
产品介绍
TPS-3400HⅡ是Takisawa的活塞加工中心，专为活塞外径(OD)椭圆加工与环槽加工而设计。它结合了Takisawa的专用加工软件与高速椭圆加工单元，可在保持高精度的同时减少工序。
主要特征
用途
技术规格
主要特征
- 通过将活塞外径的椭圆加工与环槽加工合并，实现工序减少。
- 搭载Takisawa专用的活塞加工编程软件（TPPF3），以优化加工流程。
- Takisawa自主开发的椭圆加工单元，提供极高的加工速度和精度。
- 用于外径环槽加工的车削刀架可根据槽形倾斜，以适应不同的槽型走刀。
- 高速加工功能同步C、Z、Y轴，实现外径椭圆截面的高速加工。
用途
- 对发动机活塞进行外径椭圆加工与环槽加工的一体化加工，以减少生产工序。
技术规格
- 最大车削直径 / 最大车削长度：Φ260 / 285 mm
- 主轴转速：4000 min⁻¹
- 刀塔类型：用于非圆形加工；用于车削
- 主轴电机：11 kW
- 电源容量：22.2 kVA
- 气源压力：0.5 MPa
- 机床高度：1970 mm
- 占地尺寸：1600 × 2370 mm
- 机床重量：3000 kg
