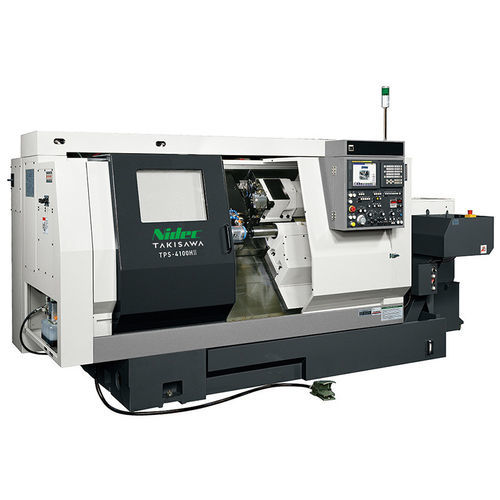

CNC数控车床 TPS-4100HⅡ
卧式双轴小型零件生产

CNC数控车床 - TPS-4100HⅡ - TAKISAWA - 卧式 / 双轴 / 小型零件生产
CNC数控车床 - TPS-4100HⅡ - TAKISAWA - 卧式 / 双轴 / 小型零件生产
添加到我的收藏夹
添加到产品对比表

产品规格型号

操控类型
CNC数控
卧式/立式
卧式
轴数量
双轴
应用
小型零件生产, 非圆形部件
性能
高效率
其他特性
多功能
直径

320 mm
(12.6 in)

旋转速度

4,000 rpm
(25,132.741 rad.min-1)

零件长度

250 mm
(10 in)

最大切割长度

最多: 250 mm
(10 in)

最少: 250 mm
(10 in)

标准功率

7.5 kW, 11 kW
(10.2 hp, 15 hp)

整体长度

3,880 mm
(153 in)

整体宽度

2,673 mm
(105 in)

总高度

1,850 mm
(73 in)

重量

5,500 kg
(12,125 lb)

产品介绍

概述
一种将非圆形加工功能集成的工序整合型2轴CNC车床,可实现变种、变量和小批量柔性生产中活塞的高效加工。可进行活塞外径椭圆加工,并支持使用1刀塔的附加加工工序。

适用场景
  • 高品种、小批量的活塞生产
  • 通过工序整合替代多工序生产线
  • 需要加工非圆形外径轮廓的产品


主要特点
  • 集成非圆形加工功能以实现外径椭圆轮廓加工
  • 单刀塔支持附加加工以整合工序
  • 面向灵活的变种生产设计


技术规格
  • 最大车削直径 / 最大车削长度: Φ320 / 250
  • 主轴转速: 4000 min-1
  • 刀架类型: T1: 八角鼓式刀架;T2: 非圆形加工用
  • 主轴电机: 11 / 7.5 kW
  • 电力: 28.1 kVA
  • 气源压力: 0.5 MPa
  • 机床高度: 1850 mm
  • 所需占地: 3880 × 2673 mm
  • 机床重量: 5500 kg
