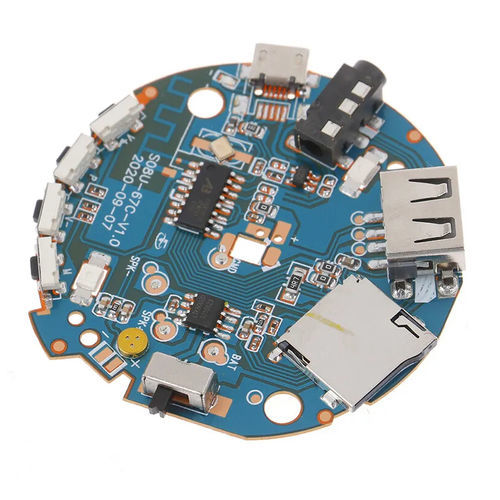

多层印刷电路板 PCBA-4

双面用于电子元件

一般来说，PCB 板有单面、双面和多层之分。对于一些简单的电器产品，如收音机，单面印刷电路板就足够了。但随着时代的发展，对于多功能、小批量的电子产品，单面和双面 PCB 板已不能完全满足要求，而必须采用多层 PCB 板。多层 PCB 板具有许多优点，如：装配密度高，体积小；电子元件之间的连接缩短，信号传输速度快，布线方便；屏蔽效果好等。 多层印刷电路板的层数没有限制。目前，多层 PCB 板的层数已超过 100 层，常见的有 4L 和 6L PCB 板。那么，多层印刷电路板与单面印刷电路板和双面印刷电路板相比，分别由哪几层组成？它们的含义和用途是什么？让我们一起来看一下。 信号层 信号层分为顶层、中间层和底层，主要用于放置各种元件或进行布线和焊接。 内部平面层 内部平面层又称内部电源层，专门用于布置电源线和地线。这种层仅用于多层 PCB 板。我们称其为双层板、4L 板和 6L 板，一般是指信号层和内部电源/接地层的数量。 94v-0 PCB 原理图设计 产品设计 电气布线原理图 电路板 PCB 装配厂
