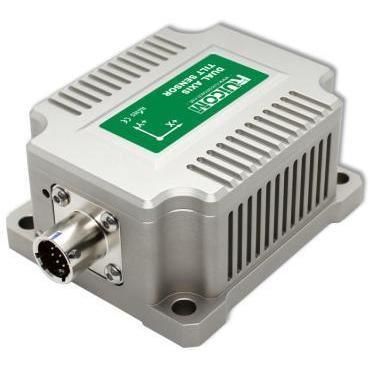

双轴倾角传感器 WDS826FL

RS-485RS-232MODBUS

产品介绍
WDS826FL 是一款用于风电塔体运动与低频振动监测的动态双轴倾角传感器，针对低频信号具有良好的响应特性，在宽温区间内保持稳定性，可准确捕捉缓慢变化的倾角信号。出厂时进行整温区校准补偿及长期稳定性测试，以保证在不同工况与长期使用周期中的性能一致性。

主要特点

• 双轴倾角测量（X、Y）
• 量程 ±10°，分辨率 0.0005°
• 良好的低频特性，适合缓慢变化信号
• 输出接口：RS485 / RS232 / RS422（可选）；支持 MODBUS 协议
• 非接触安装方式，螺丝固定，系统自动计算水平角，便于集成
• IP67 防护，高抗冲击与抗振性能

性能参数

• 型号：WDS826FL
• 测量范围：±10°
• 测量轴：X、Y（双轴）
• 分辨率：0.0005°
• 精度（室温）：0.05°
• 零点温度系数：0.0003 °/℃（工作温度 −40～85 ℃）
• 灵敏度温度系数：≤50 ppm/℃（工作温度 −40～85 ℃）
• 响应频率：20 Hz
• 输出速率（可配置）：5 / 10 / 25 / 35 / 50 / 100 Hz
• 输出信号：RS485 / RS232 / RS422（可选）；支持 MODBUS
• 电磁兼容：满足 EN61000 与 GBT17626
• 平均无故障时间（MTBF）：≥98,000 小时
• 绝缘电阻：≥100 MΩ
• 抗冲击：100 g @ 11 ms，三轴（半正弦）
• 抗振动：10 grms，10–1000 Hz
• 防护等级：IP67
• 电缆：标配 1 m 屏蔽航空接头电缆，宽温耐磨
• 重量：≤450 g（不含电缆）

产品尺寸
详细尺寸及安装建议请参阅产品页面提供的制造商图纸。

技术规格 / 说明

• 分辨率：传感器在测量范围内可检测的最小变化量
• 精度：在测量范围内对多个角度点测量所得的精度值（室温）
• 零点温度系数：额定工作温度范围内零点读数相对室温的变化率
• 灵敏度温度系数：额定工作温度范围内满量程读数相对室温的变化率，单位 ppm/℃
