双轴倾角传感器 DTS6-V1

模拟电压输出0-5 V

产品概述

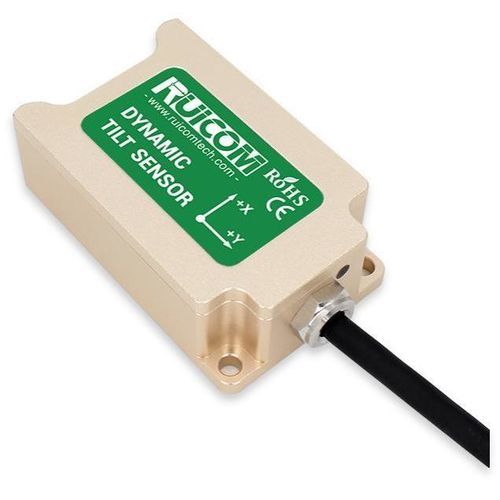

DTS6-V1 是一款电压输出的动态倾角（倾斜）传感器，可同时输出两轴的动态滚转与俯仰角。其以模拟电压信号（0–5 V DC）输出与姿态角成比例的数值，便于用户计算目标的实时滚转和俯仰角。产品集成了 MEMS 三轴加速度计与三轴陀螺仪，并通过内部六轴卡尔曼滤波算法融合重力分量与角速度数据，实时计算动态姿态角并以模拟电压输出。采用非接触测量原理，实现连续实时的倾角输出，无需严格对准或依赖特定安装参考面。MEMS 传感元件使其体积小巧、测量分辨率高、抗电磁干扰能力强，并具备良好的抗冲击与抗振动性能，适用于工业设备与平台姿态测量。

主要特性

• 可选测量量程：±10°、±30°、±60°、±90°、±180°
• 动态精度典型值 ±0.3°（视量程而定）
• 静态精度可达 ±0.05°（视量程而定）
• 模拟输出 0–5 V，0° 输出 2.5 V
• 响应时间 0.01 s，响应频率 20–100 Hz
• 防护等级 IP67，标配 2 m 屏蔽电缆

性能参数（摘要）
量程：±10° | ±30° | ±60° | ±90° | ±180°
测量轴：X/XY | X/XY | X/XY | X/XY | X
零位输出（0°）：2.5 V（所有量程）
分辨率：0.01° | 0.01° | 0.02° | 0.03° | 0.05°
动态精度（@25°C）：0.3° | 0.3° | 0.3° | 0.5° | 0.5°
静态精度（@25°C）：0.05° | 0.05° | 0.06° | 0.08° | 0.10°
长期稳定性：0.05°（所有量程）
零位温度系数（-40~85°C）：±0.006 °/°C（所有量程）
灵敏度温度系数（-40~85°C）：≤100 ppm/°C（所有量程）
上电启动时间：1.0 s（所有量程）
响应时间：0.01 s（所有量程）
响应频率：20–100 Hz（所有量程）
电磁兼容：符合 EN61000 与 GBT17626
绝缘电阻：≥100 MΩ
抗冲击：100 g @ 11 ms，三轴（半正弦）
抗振动：10 grms，10–1000 Hz
防水等级：IP67
电缆：标配 2 m 屏蔽电缆
重量：≤180 g（不含电缆）

产品尺寸
机械尺寸及安装细节请参见产品尺寸图。

技术规格

• 型号：DTS6-V1
• 输出方式：0–5 V 模拟电压
• 可选测量量程：±10°、±30°、±60°、±90°、±180°
• 测量轴：根据量程为 X 或 XY
• 零位输出（0°）：2.5 V
• 分辨率：最低可达 0.01°（视型号而定）
• 动态精度：典型 ±0.3°（视量程而定）
• 静态精度：可达 ±0.05°（视量程而定）
• 长期稳定性：0.05°
• 零位温度系数：±0.006 °/°C（-40~85°C）
• 灵敏度温度系数：≤100 ppm/°C（-40~85°C）
• 启动时间：1.0 s
• 响应时间：0.01 s
• 响应频率：20–100 Hz
• 电磁兼容：符合 EN61000 与 GBT17626
• 绝缘电阻：≥100 MΩ
• 抗冲击：100 g @ 11 ms，三轴（半正弦）
• 抗振动：10 grms，10–1000 Hz
• 防护等级：IP67
• 标配电缆：2 m 屏蔽电缆
• 重量：≤180 g（不含电缆）
