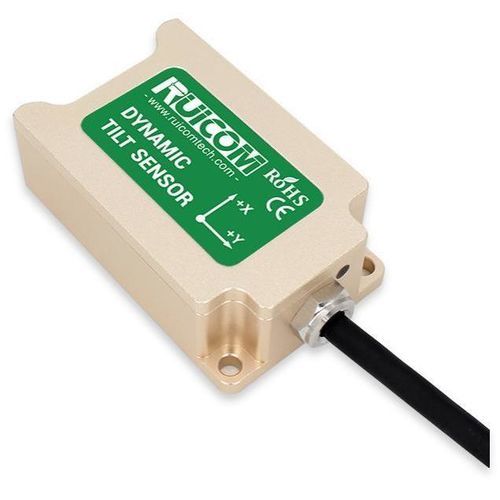

双轴倾角传感器 DTS6-A1

XY 轴4-20 mA电流输出

产品概述
DTS6-A1 为工业级动态倾角传感器，提供 4–20 mA 电流环输出，用于在恶劣环境中实现可靠的动态角度监测。内部集成 3 轴加速度计和 3 轴陀螺仪，采用六轴卡尔曼滤波算法实时计算双轴动态姿态。4–20 mA 输出具备强抗干扰能力，支持最长 2000 m 的远距离传输，适用于工程机械等工业场景。

主要特性

• 测量范围可选：±1°~±90°（表格包含 ±10/±30/±60/±90/±180° 选项）
• 输出：4–20 mA 电流环，0° = 12 mA
• 双轴动态姿态测量（X、Y）
• 核心传感元件：MEMS 3 轴加速度计 + 3 轴陀螺仪
• 内置六轴卡尔曼滤波算法实时计算角度
• 最长传输距离可达 2000 m
• 工业级 MCU、覆铜/防潮处理 PCB、金属屏蔽外壳
• 抗冲击 100g@11ms（三轴）与抗振动 10grms（10–1000 Hz）
• 电磁兼容与 RF 抑制，防护等级 IP67

性能参数
测量范围：±1°~±90° 可选（表格：±10、±30、±60、±90、±180°）
测量轴：X、Y（大多数量程）；±180° 时为 X 轴
零位输出（0°）：12 mA（所有量程）
分辨率：0.01°（±10、±30）；0.02°（±60）；0.03°（±90）；0.05°（±180）
动态精度（@25°C）：±0.3°（±10/±30/±60）；±0.5°（±90/±180）
静态精度（@25°C）：0.05°（±10/±30）；0.06°（±60）；0.08°（±90）；0.1°（±180）
长期稳定性：0.05°（所有量程）
零点温度系数（-40~85°C）：±0.006 °/°C
灵敏度温度系数（-40~85°C）：≤100 ppm/°C
上电启动时间：1.0 s
响应时间：0.01 s
响应频率：20–100 Hz
电磁兼容：符合 EN61000 与 GBT17626
绝缘电阻：≥100 兆欧
抗冲击：100g@11ms，三轴（半正弦）
抗振动：10grms，10–1000 Hz
防护等级：IP67
电缆：标配 2 m 屏蔽电缆
重量：≤180 g（不含电缆）

技术规格

• 型号：DTS6-A1
• 输出：4–20 mA 电流环
• 测量范围：±1°~±90° 可选（选项 ±10/±30/±60/±90/±180°）
• 测量轴：双轴动态姿态（X、Y）
• 核心传感元件：MEMS 3 轴加速度计 + 3 轴陀螺仪
• 算法：内置六轴卡尔曼滤波
• 最大电缆传输距离：2000 m
• 静态精度：小量程可达 0.03°；典型 0.05°（@25°C）
• 动态精度：典型 ±0.3°（@25°C）
• 抗冲击：100g@11ms（三轴，半正弦）
• 抗振动：10grms，10–1000 Hz
• 电磁兼容：符合 EN61000 与 GBT17626
• 防护等级：IP67
• 温度参考：-40~85°C
• 标配电缆：2 m 屏蔽
• 重量：≤180 g（不含电缆）
