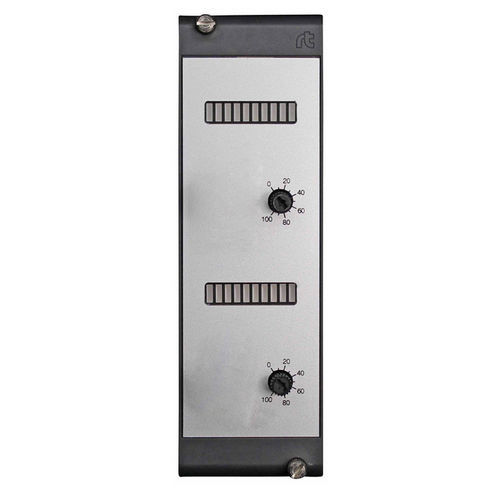

模拟控制模块 RAG1717

输出2-O

产品概述

RAG1717 是一款模拟设定值模块，提供两个独立的 0–10 V 输出用于驱动执行器。每个输出可通过面板前部的电位器连续调节，输出电平通过条形显示直观呈现。43 号端子提供 10 V DC 参考电压（例如用于防冻回路）。每个输出的最大负载为 10 mA。

型号

• RAG0017 - 1 路模拟输出
• RAG1717 - 2 路模拟输出

技术规格

• 型号: RAG1717
• SKU: 00001117
• Manufacturer: romutec Steuer- und Regelsysteme GmbH
• 输出信号: 0–10 V（通过电位器连续可调）
• 显示: 用于显示输出电压的多段条形显示
• 附加电源: 43 号端子提供 10 V DC（例如用于防冻）
• 每路最大负载: 最多 10 mA
• 重量: 0.16 kg
• 发布日期: 2026-04-28

应用

• 楼宇与工业自动化中的执行器和阀门控制
• 为 PID 控制器和控制面板生成设定值
• 集成至 HVAC 与防冻保护回路

安装与集成

该模块设计用于直接集成到控制系统中。将输出连接到控制器或执行器的模拟输入，并在需要时使用 43 号端子作为 10 V 参考。选择外接设备时请注意每通道 10 mA 的最大负载限制。
