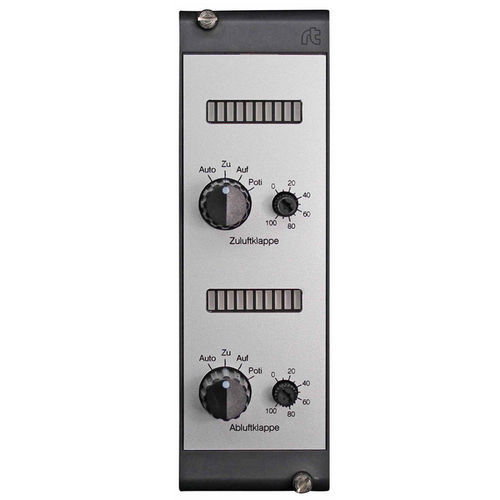

模拟控制模块 RAG1515H0-01

2-O

产品概述
用于1至2个模拟输出（0–10 V）的就地手动接管和应急操作的模拟输出模块。每个输出可通过内置旋钮开关与电位器在自动（由控制系统信号）与手动之间切换。条形指示与输出电压不耦合，可通过专用端子外部驱动。端子43提供10 V DC，可用于防冻结等功能。每个输出最大承载：10 mA。如需就地指示，请在型号后加后缀 -H0。

型号变体

• RAG0015-01 - 1 路模拟输出
• RAG1515-01 - 2 路模拟输出

技术规格

• 型号：RAG1515H0-01
• 功能：用于1–2个执行器的0–10 V模拟输出模块，具有手动接管/应急功能
• 位置选择：旋转开关 "Auto - Zu - Auf - Poti"（Auto = 控制系统信号，Poti = 手动0–10 V调节）
• 电位器：内置，连续可调0–10 V
• 条形指示：独立输入，不与输出电压耦合
• 端子43：10 V DC电源（例如防冻结）
• 每路最大负载：最高10 mA
• 自动档位：无电位输出至端子
• 型号后缀：-H0 = 就地指示（Zu‑Auf电位器）
• 重量：0.145 kg
• 制造商：romutec Steuer- und Regelsysteme GmbH
• 产品编号 / SKU：00001993
• 发布日期：2026-04-28

典型应用

• 用于DDC或控制系统的现场手动接管
• 对接受0–10 V控制信号的执行器进行手动控制
• 集成于楼宇自控系统用于防冻结和调试
• 通过外部驱动的条形指示实现可视状态显示

订购信息 / 备注

• 如需就地指示，请在型号中注明后缀 -H0（Zu‑Auf电位器）
• 条形指示需由外部驱动；不与输出电压直接耦合
• 每路输出负载限制为10 mA
