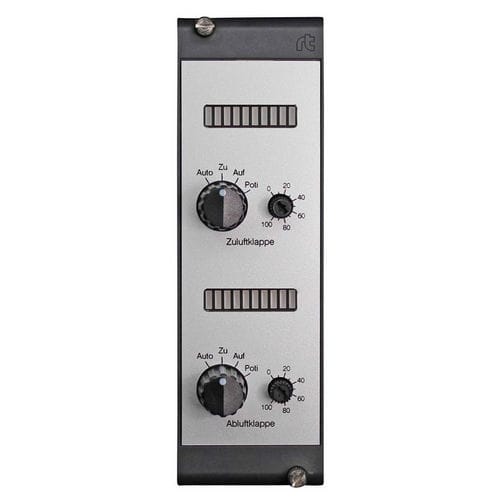

模拟输出模块 RAG1515

双模拟输出自动化用于控制箱

概述
RAG1515 是一款模拟模块，提供两路 0–10 V 通道，带有集成控制开关、电位器和条形显示。用于 19 英寸机架安装（宽度 8 TE），将 DDC 输入转换为现场模块输出。产品编号：00001114

技术参数

• 电源：24 V AC/DC，±10%
• 最大消耗：80 mA
• 输入：0–10 V（DDC）
• 输入电阻：100 kΩ
• 输出：0–10 V 至现场模块；最大负载 10 mA
• 输出电阻：100 Ω
• 1× 固定 10 V 输出，最大 10 mA
• 开关容量：20 VA / 20 W；最大切换电压：50 V AC/DC；切换电流：200 mA
• 静态电流：最大 1 A
• 最小切换次数：50,000 次
• 防护等级：IP40（带盖/窗时达 IP54）
• 尺寸：宽度 8 TE（40.5 mm），高度 3 HE（129 mm），安装深度 < 80 mm
• 端子：2.5 mm² 插拔式螺丝端子
• 安装：19 英寸机架
• 工作温度：0 ... 50 °C；存储/运输：-20 ... +70 °C
• 相对湿度：5 ... 95%，无冷凝
• EMC/测试标准：EN 61000-4-2、EN 61000-4-5、EN 61000-4-4（详情见技术数据）
• 重量：0.141 kg

产品特点

• 两路独立模拟 0–10 V 通道
• 集成控制开关，便于本地操作
• 前面板电位器用于手动调节
• 前置条形显示用于信号电平的可视化
• 8 TE 紧凑宽度，便于 19 英寸机架集成
• 2.5 mm² 插拔式螺丝端子，便于接线
• 多重 EMC/ESD 抗扰和浪涌/突发保护

适用场景
适用于楼宇自动化和工业控制柜中对 DDC 信号进行转换和本地调节的场合。适合用于控制柜和现场信号接口。产品编号：00001114
