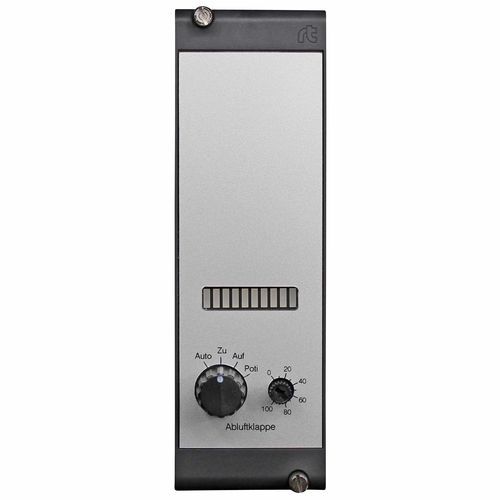

模拟控制模块 RAG0015

输出

产品

• RAG0015 - 模拟模块 1x 0-10 V - 开关、电位器、条形指示器
• 制造商: romutec Steuer- und Regelsysteme GmbH
• 产品编号: 00001107
• 重量: 0.12 kg

技术参数
电源: 24V AC/DC, ±10%
功耗: 最大 80 mA
输入: 来自 DDC 的 0-10 V
输入电阻: 100 kOhm
输出: 向现场模块的 0-10 V
最大负载: 10 mA
输出电阻: 100 Ohm
1x 10 V 恒定 最大 10 mA
开关: 开关容量: 20 VA / 20 W
最大开关电压: 50 V AC / DC
开关电流: 200 mA
静态电流: 最大 1 A
寿命: 最少 50,000 次开关循环
环境条件: 工作温度 0 … 50 °C
运输与存储温度: -20 … +70 °C
相对湿度: 5 … 95%，无冷凝
防护等级: IP40，带窗口盖时可达 IP54
尺寸: 19" 单元 宽度 8 TE (40.5 mm)，高度 3 HE (129 mm)
安装深度: <80 mm
端子: 2.5 mm² 可插拔螺丝端子
安装: 安装于 19 英寸机架
CE / EMC（选定测试）: EN 61000-4-2 / IEC 801-2 ESD 接触放电 8 kV / 空气放电 8 kV
EN 61000-4-5 / IEC 801-5 浪涌测试: 电源线 AC 4 kV，0.5 kV DC；信号线 2 kV
EN 61000-4-4 / IEC 801-4 脉冲群测试: 输入-输出 ±2 kV；电源线 AC/DC ±2 kV

规格

• 型号: RAG0015
• 电源: 24V AC/DC ±10%
• 最大功耗: 80 mA
• 模拟输入: 0-10 V（输入电阻 100 kΩ）
• 模拟输出: 0-10 V（输出电阻 100 Ω，负载最大 10 mA）
• 开关: 容量 20 VA / 20 W，最大 50 V AC/DC，开关电流 200 mA
• 静态电流: 最大 1 A
• 开关寿命: ≥50,000 次
• 工作温度: 0 … 50 °C；存储: -20 … +70 °C；湿度: 5–95% 无冷凝
• 防护: IP40（带盖/窗口可达 IP54）
• 尺寸: 宽度 8 TE (40.5 mm)，高度 3 HE (129 mm)，安装深度 <80 mm
• 端子: 2.5 mm² 可插拔螺丝端子；19" 机架安装
• 适用 EMC 标准: EN 61000-4-2、EN 61000-4-5、EN 61000-4-4（详见以上）
• 重量: 0.12 kg
