模拟输出模块 RAG0015-H0

安全PLC程控器用于 19" 架

产品描述

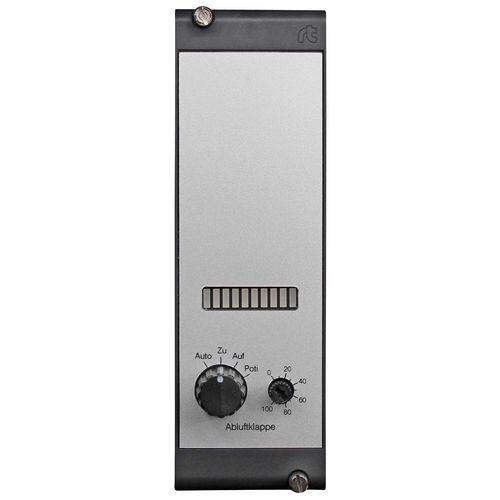

RAG0015-H0 是一款用于本地手动控制和应急操作的模拟输出模块，可为调节器或 DDC 系统提供 1（RAG0015）或 2（RAG1515）路 0–10 V 模拟输出。模块配备选择开关、内置电位器用于直接设定，以及用于显示输出电平的条形显示器。

功能
选择开关（Auto / 关 / 开 / Poti）预选工作模式：Auto 位时由控制系统信号决定输出；Poti 位时通过内置电位器连续调整输出 0–10 V。当前输出电压可通过条形显示查看。43 号端子提供 10 V DC（例如用于防冻）。每路输出最大负载可达 10 mA。每个开关的 Auto 位以无电位方式引出到端子。如需本地信号（关-开-Poti），型式后缀为 -H0。

型号

• RAG0015 - 1 路模拟输出
• RAG1515 - 2 路模拟输出

技术规格

• 型号：RAG0015-H0
• 输出电压：0–10 V
• 模拟输出数量：1（RAG0015）或 2（RAG1515）
• 每路最大负载：最多 10 mA
• 控制：选择开关 "Auto / 关 / 开 / Poti"
• 电位器：内置，可连续调节 0–10 V（Poti 位置）
• 条形显示：显示输出电压
• 43 号端子：提供 10 V DC（最大 10 mA）
• Auto 位：无电位引出到端子
• 类型后缀：-H0 用于本地信号（关-开-Poti）
• 供电：24 V AC/DC ±10%
• 电流消耗：最大 240 mA
• 输入：来自 DDC/控制器的 0–10 V
• 输入阻抗：100 kΩ
• 输出阻抗：100 Ω
• 开关额定：20 VA / 20 W；最大切换电压 50 V AC/DC；切换电流 200 mA；静态电流最大 1 A；寿命 ≥ 50,000 次切换
• 防护等级：IP40（加透明盖可达 IP54）
• 尺寸：19" 机架装置 — 宽 8 TE（40.5 mm），高 3 HE（129 mm），安装深度 < 80 mm
• 接线：2.5 mm² 可插拔螺丝端子
• 工作温度：0…50°C；存储温度：-20…+70°C；相对湿度：5…95% 非凝结
• 电磁兼容测试：EN 61000-4-2 / EN 61000-4-5 / EN 61000-4-4（ESD、浪涌、脉冲群）
• 产品编号（SKU）：00001750
• 重量：0.12 kg
• 制造商：romutec Steuer- und Regelsysteme GmbH
• 发布日期：2026-04-28
