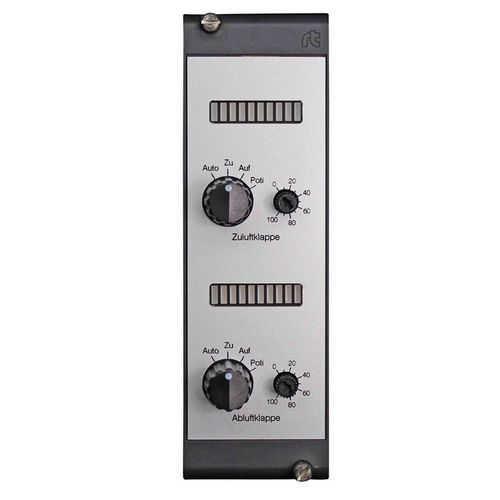

模拟控制模块 RAG1515-H0

输出2-O

产品信息
用于1路或2路模拟输出（0–10 V）的手动控制模拟模块，带紧急功能。用于对控制器或DDC系统的输出进行手动覆盖。旋转选择开关（'Auto' / '关' / '开' / 'Pot'）选择工作模式：在'Auto'时由控制系统决定输出；在'Pot'时通过内置电位器在0至10 V之间连续调节输出。当前输出电平可通过条形显示查看。端子43提供10 V DC（例如用于防冻控制）。每个输出最大可驱动10 mA。每个开关的'Auto'位置以无电位方式引出到端子。如需本地状态反馈（关‑开电位器），请注明型号后缀 -H0。型号变体：RAG0015 = 1路模拟输出，RAG1515 = 2路模拟输出。

特性

• 带紧急功能的手动控制层，适用于1或2路模拟输出（0–10 V）
• 旋转选择开关，位置：Auto / 关 / 开 / Pot
• 在'Pot'位置：通过内置电位器连续调节输出信号0–10 V
• 条形显示用于直观显示输出电压
• 端子43提供10 V DC（例如用于防冻）
• 每路输出最大可承受10 mA负载
• 每个开关的'Auto'位置以无电位方式引出到端子
• 如需本地状态反馈（关‑开电位器），请注明后缀 -H0
• 变体：RAG0015 = 1路输出，RAG1515 = 2路输出

技术规格

• 型号 / 商业名称：RAG1515-H0
• 制造商 / 品牌：romutec Steuer- und Regelsysteme GmbH
• 产品编号 / SKU：00001735
• 输出信号：0–10 V（模拟）
• 输出数量：2（RAG1515）；1（RAG0015 变体）
• 输出承载能力：每路输出最多10 mA
• 电位器：内置，0–10 V 连续可调
• 条形显示：有，用于指示输出电压
• 辅助端子43：可提供10 V DC
• 'Auto'位置：以无电位方式引出到端子
• 本地反馈类型后缀：-H0
• 重量（meta）：0.141 kg
