模拟控制模块 RAG0035

工业输出电子

产品信息

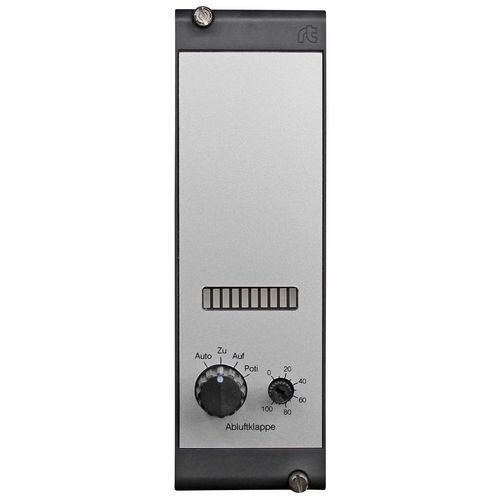

RAG0035 是一款用于楼宇自动化与控制系统的模拟手动控制单元（模拟信号发生器），具有紧急/手动覆盖功能。该模块提供一个可切换为 0–10 V 或 0–20 mA 的模拟输出，并配备条形显示以指示输出值。

功能
该模块作为局部手动控制层，带有紧急功能，适用于需通过人工干预覆盖的 1 至 2 路控制器或 DDC 系统的模拟输出。旋转开关“Auto–关–开–Poti”用于预选相应输出的工作模式。在 Auto（自动）位置，信号由控制系统决定。在 关 和 开 位置设定最小或最大输出值。在 Poti 位置，可通过内置电位器对输出信号进行连续调节。当前输出值可通过条形显示读取。

输入/输出与工作模式

• 输入与输出为电气隔离（隔离处理）。
• 可在 0–10 V 与 0–20 mA 模式间切换运行。
• 端子34 提供 10 V DC（例如用于防冻切换）。
• 每路电压输出的驱动能力可达 10 mA。

开关 / 功能

• 旋转开关“Auto–关–开–Poti”用于预选相应输出的功能。
• Auto：来自控制系统的信号。
• 关 / 开：固定的最小或最大输出值。
• Poti：通过内置电位器进行连续调节。
• 每个开关的 Auto 位置以无源触点方式在端子上提供。

选项
如需现场指示（关–开–Poti），请在型号后加类型后缀 -H0。

型号变体

• RAG0035 – 1 路模拟输出
• RAG3535 – 2 路模拟输出

技术规格

• 制造商：romutec Steuer- und Regelsysteme GmbH
• 产品编号 / 货号：00001512
• 型号：RAG0035
• 功能：带紧急功能的模拟手动控制层（模拟发生器）
• 输出类型：0–10 V 与 0–20 mA（可切换）
• 电气隔离：输入和输出电气隔离
• 辅助电源：端子34 可提供 10 V DC
• 承载能力：每路电压输出最高 10 mA
• 操作部件：旋转开关（Auto / 关 / 开 / Poti）和内置电位器
• 现场指示选项：类型后缀 -H0
• 重量（元数据）：0.162 kg
• 发布日期（元数据）：2026-04-28
