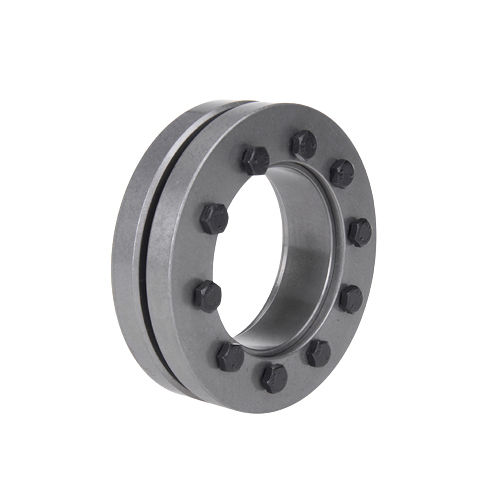

缩紧盘是一种利用摩擦力锁紧轴毂的法兰形外锁紧装置。它是一种无摩擦无间隙连接,可用于替代键连接的间隙连接。这是现代机械制造活动中比较先进的机械连接方式。收缩盘由一个或两个带锥孔的止推环和一个匹配的锥形内圈组成,通过拧紧锁紧螺钉将止推环拉到一起,压缩内圈并向轮毂外侧施加压力,将它们锁紧夹在轴。结果,缩紧盘不在负载路径中并且在没有扭矩的情况下运行。扭矩可以通过轴和轮毂之间的接合面通过静摩擦直接传递,无需中间部件(例如键或花键)。
产品细节
收缩盘的主要功能是通过摩擦将轴和轮毂牢固地连接在一起。例如,驱动轴和传动空心轴之间。收缩盘通过将轮毂压在轴上形成无间隙连接。这种连接主要用于传递扭矩,缩紧盘只提供所需的力,不在轴和轮毂本身之间传递力或扭矩,所以力流不通过它。通过将收缩盘滑到空心轴上并拧紧螺钉来安装它。
夹紧力是通过锥面压缩内圈、减小内径和增加径向压力来建立的,由锁紧螺钉提供和控制。这样可以直接补偿轴与轮毂之间的间隙,避免过载。
特征
易于组装和拆卸
过载保护
容易调整
精准定位
高轴向和角度定位精度
零反弹
适用于重型
广泛用于空心轴、滑动齿轮、联轴器等,在重要场合取代键连接
