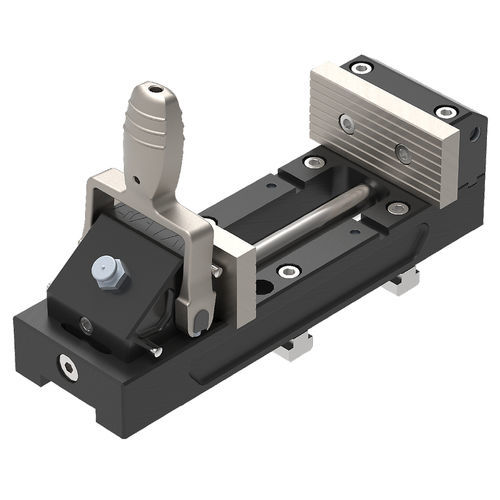

手动夹紧工具 Qtool 60

机械用于零件加工用于切割机

简介
Qtool 60 是一款面向中型工件（最大 Ø 60 mm）、工作宽度为100 mm 的模块化夹具。其采用偏心夹紧机构，实现快速可靠的夹持，并配有可调后挡（50 mm），以便在切割过程中实现可重复定位。丰富的夹爪系列及可选交叉挡块提高了系统的适应性。

产品亮点

• 适用于中型工件 Ø 60 mm | 工作宽度 = 100 mm
• 偏心夹紧，夹持快速且有力
• 可调后挡（50 mm），实现重复定位
• 多种夹爪以适配不同工件几何形状
• 可选配交叉挡块及其他附件以扩展功能

技术参数（Qtool 60）
夹持范围：0–100 mm | 标准夹爪宽度：70 mm | 标准夹爪高度：32 mm | 夹持力：约2000 N

兼容性（安装选项）
可通过 T 槽螺母/垫片直接安装，或根据机型通过 Easy 板安装。直接安装示例：

• Qcut 200 A：8 mm / 60 mm
• Qcut 250 A：12 mm / 75 mm
• Qcut 250 M：12 mm / 100 mm
• Qcut 350 A：12 mm / 75 mm
• Brillant 230：12 mm / 75 mm

Qtool 60 的夹爪
模块化夹爪系列可根据工件形状和切割需求定制夹具配置。

圆形工件

• 棱柱形或倒角夹爪可实现精确且安全的夹持
• 夹爪几何形状形成定义的三点接触，防止滑动
• 可使用交叉棱镜进行垂直夹持，并在夹具上方切割工件

大型工件

• 高夹爪为几何尺寸较大的工件提供更大的夹持面

夹持切断侧

• 开槽夹爪可夹持切断侧，减少毛刺产生
• 减少在包埋前进行毛刺研磨的需求

可用夹爪类型（部分）

• 标准夹爪（标配）：高度32 mm｜宽度70 mm｜含1个备件夹爪
• 倒角夹爪：高度32 mm｜宽度70 mm｜5°倒角夹持面，适用于压紧圆形材料｜适用 Ø ≤ 60 mm
• 高夹爪：高度60 mm｜宽度70 mm｜适用于大件｜标配数量：2 件
• 高开槽夹爪：高度60 mm｜宽度100 mm｜切割后样品仍被夹持｜标配数量：2 件
• 交叉棱镜夹爪：高度32 mm｜宽度70 mm｜水平/垂直棱镜（水平 Ø 最大18 mm，垂直 Ø 最大32 mm）｜标配数量：1 件
• 带棱镜的高开槽夹爪：高度60 mm｜宽度100 mm｜水平棱镜 Ø 最大17 mm｜标配数量：2 件（1 件光面，1 件带棱镜）

工件定位挡块
对于重复性切割，可调挡块实现可重复定位：

• 可安装在 Qtool 60（亦兼容 Qtool 80 / 80 VARIO 左/右）
• 挡块行程可达 120 mm

精密夹具 / 附件
可用附件包括 Easy 夹板（S / M）、具旋转功能的 Easy S、Easy Adaption Qtool 40-60、Multi-Tower、旋转/摆动单元等，用于实现不同的安装/旋转/摆动功能。
