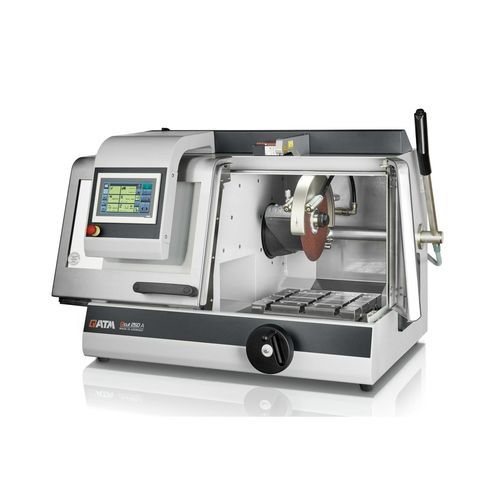

激光切割机 Qcut 250 A

旋转刀带测评软件金相

简介
Qcut 250 A 是一款紧凑灵活的半自动磨料切割机，适用于最大 Ø95 mm 的工件或样品，配备直径可达 254 mm / 10" 的切割轮。它将手动切割的速度与自动磨料切割功能相结合。

产品优势

• 带机电杠杆制动的手动 Y 轴，支持单手操作
• Care‑Cut（摆动切割）用于对敏感材料的温和切割
• 7" 触摸屏与直观的 QATM 用户软件
• 自动 X 轴行程及手轮手动操作
• 基于切削力的进给控制（X 轴）
• 切割舱高性能 LED 照明
• 切割轮防护罩平行设置以增加有效切割能力
• 两侧开口以适应长工件

精细的动态切割
手动切割时通过齿轮组调节切削力，实现无冲击的精确切割。机电杠杆制动可在任何位置固定切割轮。

水平移动
工作台支持手动（手轮）和动态自动移动。脉冲切割模式可降低切割应力，更好地保护样品表面。

直观的控制软件
集成软件包含明确的维护菜单并支持可配置的切割参数，简化操作与日常维护。

自动横向进给
可选 Z 轴可提供 0.1 mm 的调整精度，用于平行切割和序列切割。

细节优势

• 大型不锈钢工作台：轴定位无背隙；T 槽 12 mm；最大 W x H：380 x 270 mm（无 Z 轴），否则 300 x 270 mm
• 符合人体工程学的控制面板：10.1" 彩色显示和手动操作摇杆
• 切割前用于精确定位的激光对准
• 切割轮锁定：通过锁定机构和简易螺母系统简化切割片更换
• 用于长工件精确定位的侧开口
• 坚固外壳：粉末涂层铝结构
• 平行导向的切割片防护罩以提高横切能力
• 带自动锁定制动的大型手柄，用于精确的横向切割

技术参数

• 切割轮：可达 254 mm / 10"
• 最大切割能力：Ø 95 mm
• X 轴行程（自动 & 手动）：225 mm
• Y 轴行程（手动）：170 mm
• 可选 Z 轴行程：120 mm，精度 0.1 mm
• 工作台尺寸 W x D（无 Z 轴）：380 x 270 mm；有 Z 轴：300 x 270 mm
• T 槽：12 mm
• 连接功率：5.5 kVA
• 主驱动功率：3 kW（S1）；4 kW（S3/60%）
• 转速：3015 rpm（50 Hz） / 3100 rpm（60 Hz）
• 机器外形尺寸 W x H x D：925 x 676 x 756 mm
• 参考重量：约 130 kg（根据配置而定）
