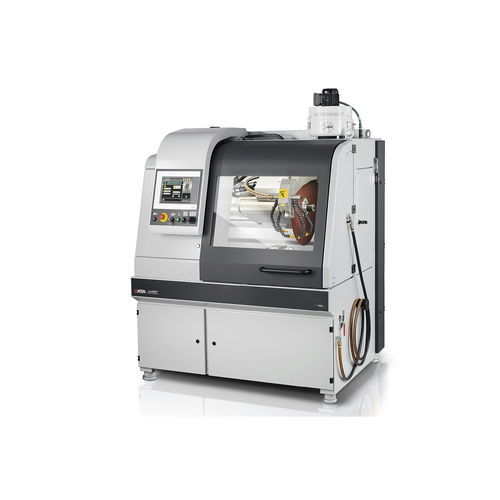

旋转刀切割机 Qcut 600 BOT带数码辅助带测评软件金相
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 旋转刀
- 操控类型
- 带数码辅助, 带测评软件
- 应用
- 金相, 工业用途
- 相位
- 三相
- 构造特性
- 5轴
- 其他特性
- 完全自动化, 立式, 精准, 水冷式, 落地式, 组合式
- X轴
550 mm
(21.65 in)- Y轴
360 mm
(14.17 in)- Z轴
550 mm
(22 in)- 重复精度
0.1 mm
(0.0039 in)- 整体长度
1,640 mm
(65 in)- 整体宽度
1,480 mm
(58 in)- 高度
2,200 mm
(87 in)- 重量
1,600 kg
(3,527.4 lb)- 载荷能力
最少: 0 kg
(0 lb)最多: 150 kg
(330.7 lb)
产品介绍
简介
Qcut 600 BOT 是一款 5 轴全自动切割机器人，适用于金相与工业样品切割，支持最大 Ø 610 mm 的切割轮，机台直径为 Ø 600 mm。
主要优势
1. 人体工程学控制面板
2. 机身坚固
3. 大型圆形工作台
4. 大型切割舱
5. 优化的摆臂
6. 旋转轴，B 轴
7. 可选旋转轴，C 轴
切割运动学 / 轴（概述）
驱动、冷却与切割优化
附件（示例）
消耗品
技术规格
Qcut 600 BOT 是一款 5 轴全自动切割机器人，适用于金相与工业样品切割，支持最大 Ø 610 mm 的切割轮，机台直径为 Ø 600 mm。
主要优势
- 专利 5 轴技术：可在无需费时重新夹紧工件的情况下执行复杂切割序列。
- 高度自动化：切割轮动态测量并自动调整切割参数，支持无人值守的批量切割。
- 可重复性：可重复的程序与精确定位降低样品间的差异。
- 多工位工序 (MPP)：可在工作台上同时定位并自动切割多个组件。
1. 人体工程学控制面板
- 12.1" 工业触摸屏，配备直观的 QATM 软件
- 快速设置，使用两个操纵杆即可完全控制所有轴
- 滑动式控制面板，便于无阻操作和人体工程学定位
2. 机身坚固
- 适用于工业环境的喷粉涂层钢结构
- 可集成的循环冷却单元
- 轴的自动集中润滑
3. 大型圆形工作台
- 不锈钢工作台，带纵向和横向 T 槽
- 利用 T 槽工作台或 Easy clamping 系统可安全夹紧复杂工件
- 台面直径 Ø 600 mm；承载能力可达 150 kg
- 工作台旋转（最大 360°）可消除重新夹紧的需求
4. 大型切割舱
- 大滑动门便于进入并提高可视性
- 侧开门便于进入切割舱
- 大型侧门便于更换切割轮
- 耐破损 LED 室内照明
5. 优化的摆臂
- 切削点高效冷却
- 并联导向的切割轮防护罩提高切割能力
- 可选激光对准辅助，便于快速定位工件
6. 旋转轴，B 轴
- 旋转范围可达 360°；与 C 轴组合时可达 200°（自动）
- 定位精度 ±0.1°
7. 可选旋转轴，C 轴
- 旋转范围可达 360°（可选，可拆卸模块化轴）
- 夹紧功能可扩展，支持车床卡盘或其他装置
切割运动学 / 轴（概述）
- X 轴（行程切割）：550 mm，快速移动最高 80 mm/s
- Y 轴（切断）：360 mm，自动，快速移动最高 80 mm/s
- Z 轴（横向进给）：550 mm，自动（用于系列精密平行切割）
- B 轴（旋转）：最大 360°（4 轴）/ 200°（5 轴），定位精度 ±0.1°
- C 轴（旋转，可选）：最大 360°，可拆卸模块轴
驱动、冷却与切割优化
- 水冷主驱动 15 kW（S1）
- 切割轮转速可变 1000 - 2400 rpm
- 基于切削力的进给控制，实现材料自适应切割
- 开始新切割时自动减速进给
- 切割轮直径动态监测并自动调整参数
附件（示例）
- 循环冷却单元（紧凑、可集成、多室过滤）
- 用于连续/批量运行的带式过滤系统（罐体 285 l，过滤量约 100 l/min）
- 离心分离器，用于去除冷却液雾并改善空气质量
消耗品
- QATM 切割轮及消耗品，设计用于可重复且高效的切割
技术规格
- 切割轮：最大 Ø 610 mm / 24"
- 切割轮插入样品的最大深度：244 mm（使用 Ø 610 mm 切割轮）
- 轮法兰尺寸：Ø 32 / 40 mm
- X 轴（自动）：550 mm
- Y 轴（自动）：360 mm
- Z 轴（自動）：550 mm
- 精度：±0.1 mm / ±0.1°
- B 轴：4 轴：360°；5 轴：200°
- C 轴：4 轴：-；5 轴：360°（可选）
- 工作台：Ø 600 mm，不锈钢
- T 槽：12 mm
- 切割轮速度：可变 1000 - 2400 rpm
- 主驱动功率：15 kW（S1）
- 连接功率：30 kVA
- 外形尺寸（宽 x 高 x 深）：1640 x 2200 x 1480 mm
- 重量：约 1600 kg（取决于配置）
