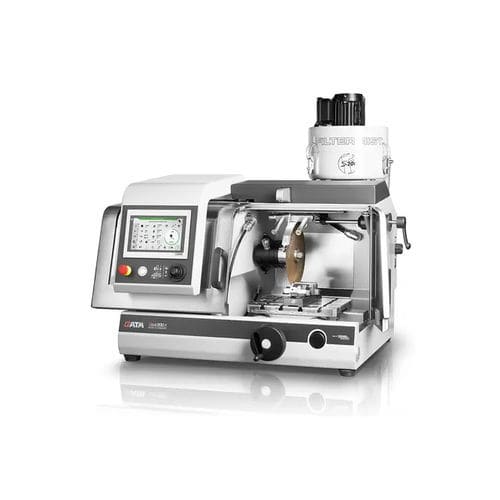

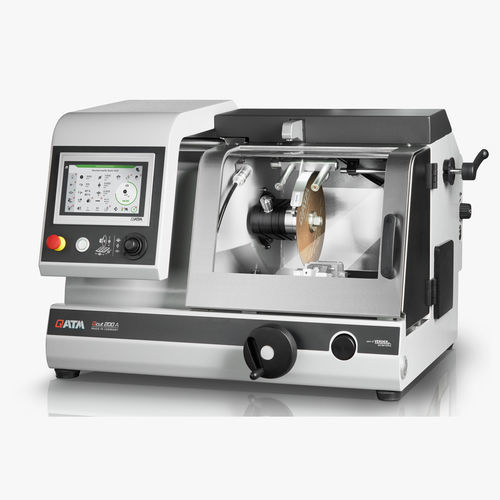

旋转刀切割机 Qcut 200 A

用于金属用于玻璃样本

简介
Qcut 200 A 是一款紧凑型精密切割机，具有最多三个自动轴（X、Y、Z），适用于直径达 Ø203 mm（8''）的切割轮。其模块化、节省空间的设计提供多种切割功能，包括移动切割/劈切和阶梯切割，以实现分层受控去除。

产品优势

• 全自动精密轴，采用无反向间隙轴承
• 新型冷却系统流量比同类机型约高25%，可将切割轮磨损减少最多15%
• 切割室自动清洗功能
• 用于研磨应用的新软件功能
• 带锁定和集成润滑选项的简化切割轮更换
• 用于金刚石切割和研磨轮的修整装置
• 新的模块化可适配回转装置

高标准的安全性

• 使能开关：当门打开时，仅可通过双手控制定位机器
• 几乎消除了操作人员的挤压风险

智能工件检测

• 经过验证的自动工件检测和新的出口检测（自动停止功能）
• 自动检测切割起点和终点，缩短加工时间

稳固设计带来高精度

• 耐用、低振动且稳定的结构
• 适用于对精密样品进行切割或研磨（杯形砂轮），确保最大精度
• 大滑动门提供对切割室的良好可接近性
• 大型工作台上可快速且可靠地固定多功能夹具

直观且简单的操作

• 大尺寸 7 英寸工业触摸屏，提供符合人体工程学的用户引导
• 用户友好型软件，操作简便
• 通过操纵杆对自动轴进行舒适操作

流量监控

• 可选的流量监控在长时间切割过程中确保对敏感样品的持续冷却
• 当达到临界阈值时，切割过程会自动中断

自动清洗功能

• 通过切割室内的螺旋喷嘴实现完全自动的机器清洗
• 可单独开启清洗，并可在每次切割后自动启动
• 可在运行过程中激活清洗以保持视野清晰

丰富的切割程序

• 移动或劈切以根据工件几何形状最小化接触面积
• 阶梯切割功能按层切割并优化作用角度，特别适用于实体材料

多样化配件

• 大型工作台，带有槽和 8 mm T 槽，用于 QATM 夹具（最大 W x H：300 x 210 mm）
• 夹具种类繁多，包括用于固定载玻片以制备薄片的真空夹具
• 可选的循环冷却系统（便携式、移动式或实验室系统变体）以确保最佳冷却、过滤和切屑排除
• 配件可通过回转装置和更多夹具进一步扩展

技术参数（表）
切割轮：最高 Ø 203 mm / 8"
最大切割能力：75 mm（切割轮 Ø 200 mm 时）
轮法兰尺寸：Ø 12.7 mm
X 轴：210 mm（手动 / 自动）
Y 轴：80 mm（自动）
Z 轴（可选）：80 mm（自动）
进给速度：0.005–20 mm/s
Z 轴精度：0.005 mm
最小横向进给（Z 轴）：0.001 mm
无 Z 轴工作台（WxD）：300 x 210 mm
带 Z 轴工作台（WxD）：280 x 210 mm
T 槽：8 mm
转速：300 - 5000 rpm
主驱动功率：0.75 kW，S1
连接功率：2.2 kVA
W x H x D：725 x 535 x 675 mm
重量：约 82 kg

技术规格

• 型号：Qcut 200 A
• 切割轮支撑直径：最高 203 mm（8'')
• 最大切割能力：75 mm（使用 Ø 200 mm 切割轮）
• 轮法兰直径：12.7 mm
• 自动轴：X = 210 mm（手动/自动）、Y = 80 mm（自动）、可选 Z = 80 mm（自动）
• 进给范围：0.005–20 mm/s
• Z 轴精度：0.005 mm；最小横向进给（Z）：0.001 mm
• 工作台尺寸：无 Z 轴 300 x 210 mm；带 Z 轴 280 x 210 mm
• T 槽：8 mm，用于夹具固定
• 主轴转速范围：300–5000 rpm
• 主驱动功率：0.75 kW（S1）
• 连接功率：2.2 kVA
• 机器尺寸（W x H x D）：725 x 535 x 675 mm
• 大约重量：82 kg
