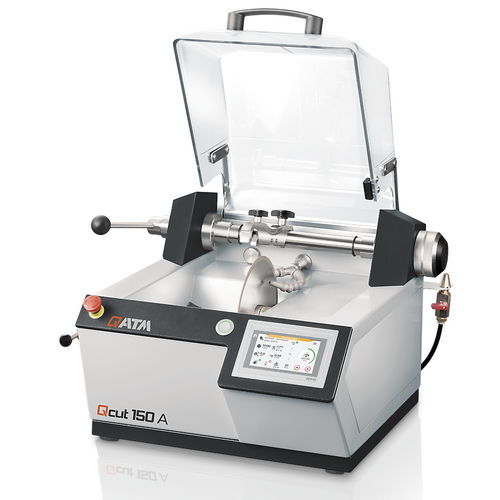

旋转刀切割机 Qcut 150 A

带数码辅助带可编程软件带测评软件

概述
Qcut 150 A 是一款紧凑型台式精密切割机，适用于切割片 Ø75–203 mm（8"）。可通过符合人体工程学的手柄进行手动切割，也可实现自动进给切割。可选的试样夹臂内置力传感器，通过力控制进给实现低形变切割。

产品优势

• 最多5种工作模式：手动、自动进给、力控进给、磨削模式、带台面附件的切割（视配置而定）
• 手动交叉进给
• 区域切割功能
• 四种不同冷却系统可选
• 修整装置（dress device）
• 集成数据库的直观 QATM 软件

力控切割

• 试样夹臂内置力传感器，根据设定切削力精确调节进给速度
• 在整个切割过程中保持恒定切削力，保证在边缘淬火部件和复合材料上的干净切割

台面附件

• 台面附件可免工具安装
• 可对大型试样、PCB或板材进行快速手动切割

区域切割

• 可在一次切割过程中对样品的不同区域单独设置进给速度或切削力
• 减少材料变形和发热
• 加快切割流程

磨削模式

• 靶材制备：在磨削模式下，可使用杯形砂轮手动或半自动磨削样品
• 适用于薄片和微电子领域

真空夹持单元

• 玻片和薄片可以轻松且不打滑地固定

主要特征

• 试样夹臂：免工具快速夹紧系统，配备精密夹具、旋转装置和真空夹持单元 — 最大试样尺寸：Ø40 mm
• Y轴：手动或自动进给；行程120 mm；自动进给速度 0.01–20 mm/s；可调切削力 0–10 N（可选）
• 修整装置：用于钻石切割及研磨轮的修整，可从外部手动操作
• 机身：耐腐蚀不锈钢外壳，喷粉涂层便于清洁
• 透明罩：可旋转罩，便于打开切割室；带安全开关
• Z轴：手动交叉进给；行程25 mm；位置在显示屏显示；定位精度 0.005 mm
• 切割片驱动：切割片尺寸 Ø75–203 mm（8"）；驱动功率 0.37 kW（S1）
• 控制面板：4.3" 工业触摸屏；直观界面；可存储多达200条用户定义的切割方法；用户账号管理

参数一览

• 坚固的 4.3" 工业触摸屏
• 直观软件显示所有重要切割参数
• 丰富的程序存储和用户管理功能

技术参数
切割片：Ø75–203 mm（8"）
可变转速：150–3000 rpm
最大切割能力（样品直径）：Ø40 mm
轴孔尺寸：Ø12.7 mm
可调切削力（可选）：0–10 N
进给（自动）：0.01–20 mm/s
Y轴行程：120 mm（手动/自动）
Z轴行程（手动平行切割）：25 mm；定位精度 0.005 mm
电机功率：0.37 kW（S1）
连接功率：0.75 kVA
尺寸（W x H x D）：545 x 391 x 566 mm
重量：约45 kg（取决于配置）

配件与冷却选项

• 丰富的夹具用于直埋或非直埋样品，最大 Ø40 mm
• 冷却系统：15 L 循环冷却、45 L 移动循环、45 L 系统实验室集成、浸入式冷却（切割片浸入）
• 用于砂轮修整的修整装置及某些冷却系统可选的切割室冲洗泵模块
